SpectraMagic NX
色彩管理软件
成就使用简便的软件
色彩测量和控制适用于所有领域,包括食品、塑料、喷涂、化妆品、药品、纺织、图形艺术、建筑、以及运输。 无论您的色彩控制中是否包含了对原材料,生产进程或对颜色要求高的物质和材料进行品质控制,SpectraMagic NX使得色彩的检测和控制更加简便。 使用预定义的屏幕模版进行通过/失败评估、统计进行控制、以及精密的研发分析。 或者,根据您自身特定的行业和/或应用程序设计自己的屏幕布局。 每种图形类型(色彩、种类、色差或趋势),以及数据列表,均可随意缩放至所需尺寸。 SpectraMagic NX - 多种选项助您随心选择。
SpectraMagic NX允许您在测量数据中插入数字图片,并精确标记测量光点,因此全面打开了客户和供应商之间的色彩交流新空间。 数据列表视图允许您使用复制和粘贴功能快速导出测量数据为Excel格式。 可使用“拖放”方式将任何图形复制到电子表单上。 可自定义报告,以满足终端用户需求的格式显示色彩数据。
另一项优势在于,SpectraMagic NX独特的导航功能结合了基本操作的“逐步”在线帮助,以及生产线上重复性标准步骤的随意自定义宏功能。 使用众所周知的HTML编码,允许完全自定义操作,绘制数字图片以及电子指示。
为了加强常规的色彩基础知识和改善色彩测量技术,SpectraMagic NX为初学者以及专业人士提供了特有的在线指南“精确的色彩交流”(柯尼卡美能达获奖书籍),其中对一些重要课题进行了阐述,包括色彩基础知识、色彩系统、容许量设置、标准照明和可适用的测量几何条件。
SpectraMagic NX可与现行所有柯尼卡美能达色差计(CR-400系列),以及绝大部分便携式分光测色计相兼容,这样,使用同一平台,即可全面控制组织内的色彩品质。

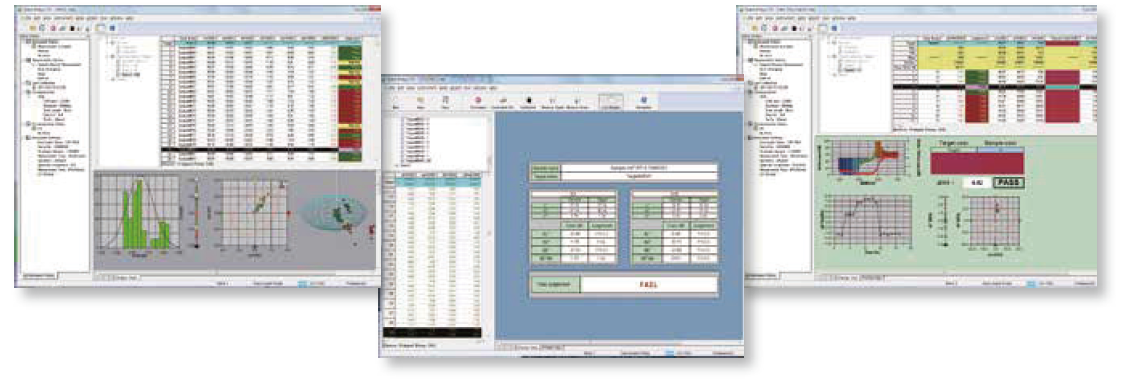

设计界面和打印布局完全自主、灵活,满足您的QC需要
对于不同的应用领域,界面显示和打印报告布局也不尽相同,从简单的生产线合格/不合格判断或者统计过程控制,到更为详细的用于研发工作的数据分析。
SpectraMagic
NX包含了几种预置模版,您可以选择任一模板,尽快投入使用,也可以自由灵活地创建满足自身需求和应用需求的界面和打印布局,并将其保存为模板,以便日后使用。
图表(色彩图、光谱图、2D/3D色差图或趋势图)、数据列表、合格/不合格指示、色标和图像等,均可以定位到所需位置,并根据需要缩放。

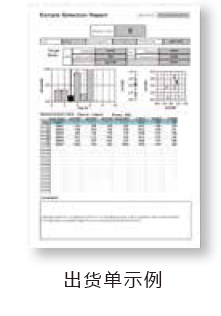

根据您的测量参数需求,设计您的屏幕界面,编辑设定您的打印布局,从而生成一份简单易读的色彩报告、出货单格式等。多项数据甚至可以打印在一张表单中。
支持8种语言
为了让跨国公司能够在世界各地的分支机构中使用SpectraMagic NX,SpectraMagic NX可支持8种语言:英语、日语、德语、法语、西班牙语、意大利语、中文(简体和繁体)和葡萄牙语。程序菜单、消息等模块,以及导航和“精确的色彩交流”指南,都将以设置的语言显示。
ΔE00 (CIE DE2000)显示
ΔE00 (CIE DE2000)色差方程可用于显示色差。此方程是基于L* a* b* 色空间改进完善后得出,对于色差值计算与视觉评估之间,提供更好的关联性参考。

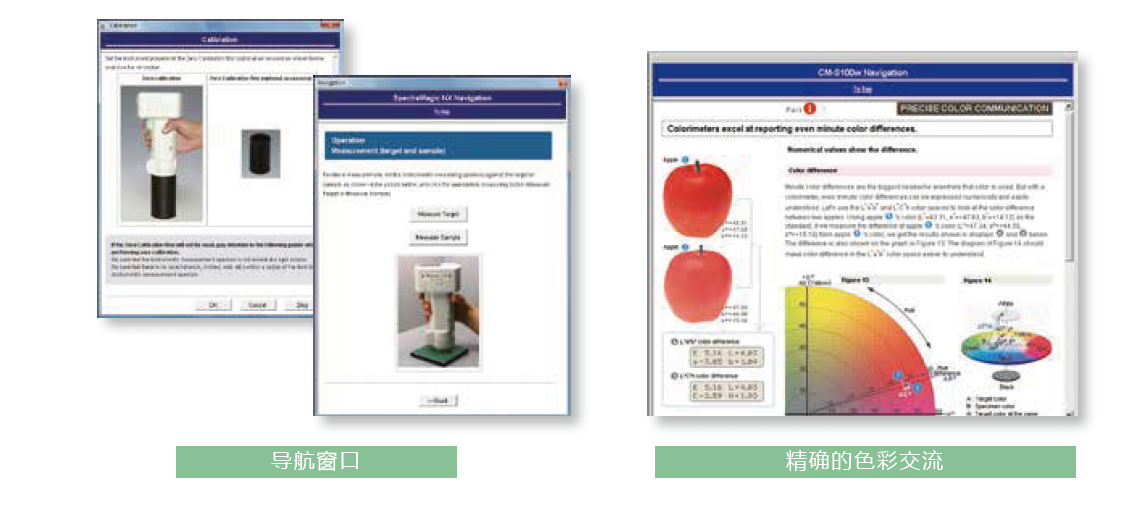

贯穿全工作流程的导航功能以及色彩测量指南
依托导航功能,在线逐步指引(包括插图)能够帮助您完全掌控操作的流程。用户还可根据测量需要,对该功能进行个性化设置。导航窗口还可以链接到HTML版“精确的色彩交流”,其中使用了大量插图和说明文字,用户可以更清楚地了解关于色彩和色彩测量的基本知识和技术术语。
全流程简便易用,从色差评估到报告创建

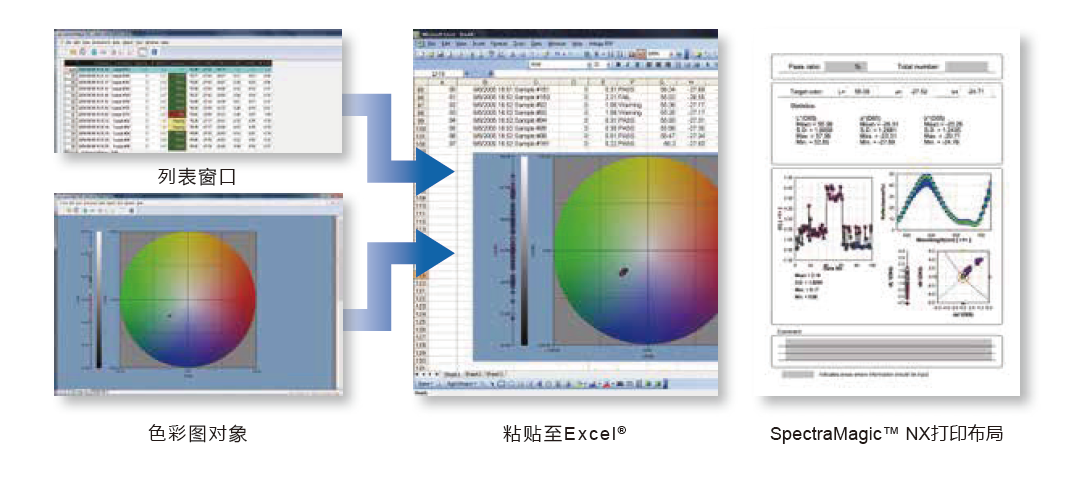

SpectraMagic NX能够为您带来简单全面的色彩质量管控体验。您可在多种类型的图表中灵活选择来显示测量数据,也可以选择常用或最新的色差方程(如CIE 1994 或CIE DE2000)用于合格/不合格判断或展示各种行业的相关指数。SpectraMagic NX甚至可以让您输入多达8个用户指数的方程,以满足您的特殊评估需求。除了自定义打印布局之外,显示屏上的图表和数据列表等对象,还能直接复制到Excel®中,相当灵活简便。
精妙的QC应用
可以将一个主目标值(首要目标值)关联到其他两个或更多工作目标值(次要目标指),便能实现精妙的QC应用,比如同时检查测量样品与工作目标和主目标之间的色差。或者,您可以比较每一批次成品与目标值的色差,以管理所有批次成品的色差。

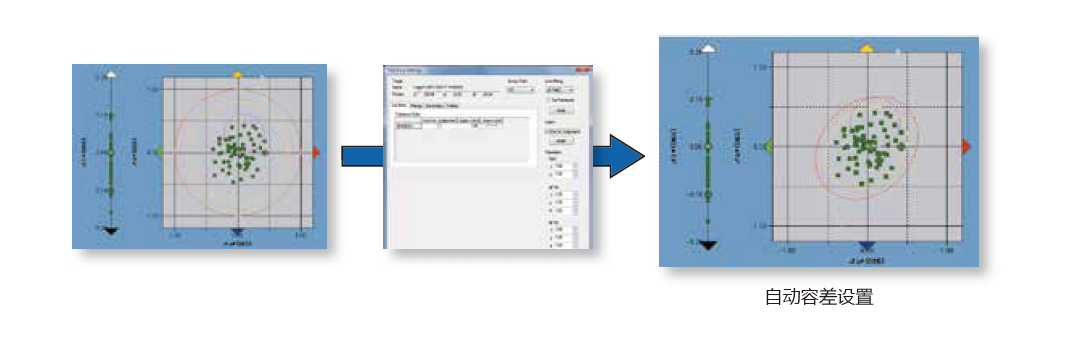

可以使用三个不同的色差方程进行自动容差设置,即自动计算多个样品的最低容差设置值,并设为容差:CMC(l:c)、ΔE94和ΔE00。根据这三个方程算出的数据与人眼视觉评估非常接近,目前已被越来越多的公司和组织认可和接纳。
此外,在Professional
Edition上使用此功能设置的容差可以转移至Lite Edition,用于合格/不合格判断。

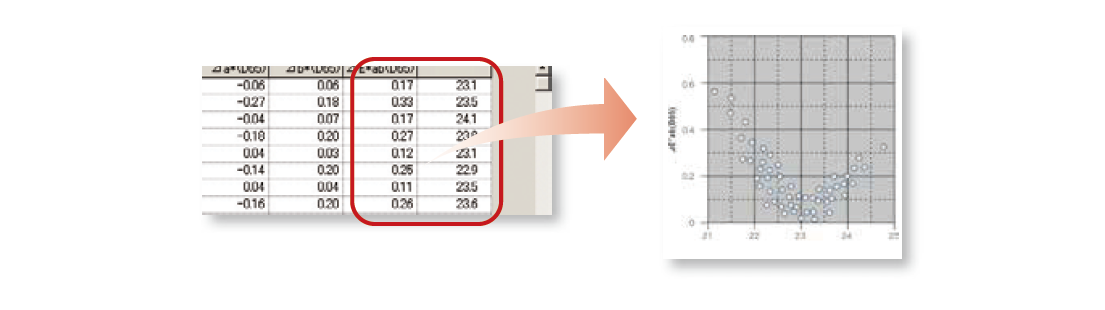

测量数据的信息输入
可以设置附加输入信息,并附到测量数据中。用户可以自由定义这些附加信息,包括型号名称、项目名称、产品编号、代码号、订单号、颜色编号、批号、客户名称、人眼视觉判断结果(合格/不合格输入)、温度和湿度等信息。在组织、分选或数据搜索时,便可使用这些增加项,如果附加信息为数值数据,也可以用图表显示。

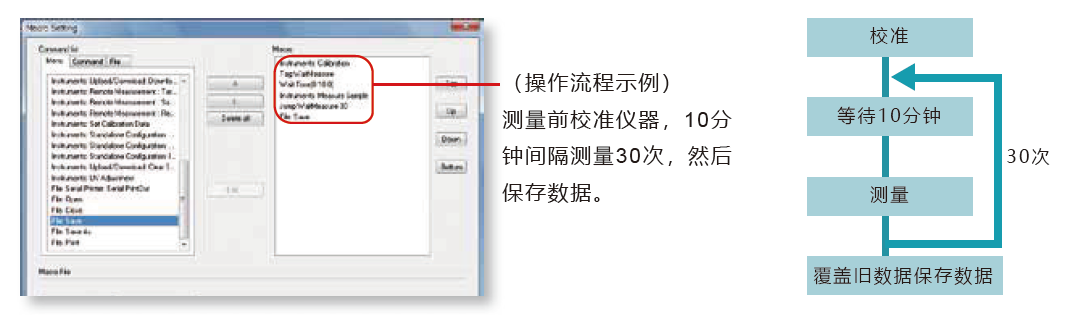

通过宏功能实现自动化操作
用户可以在菜单界面将常规操作流程设置为宏,随后运行宏,便可实现自动化工作流程,从而减少工作时间,避免操作错误。

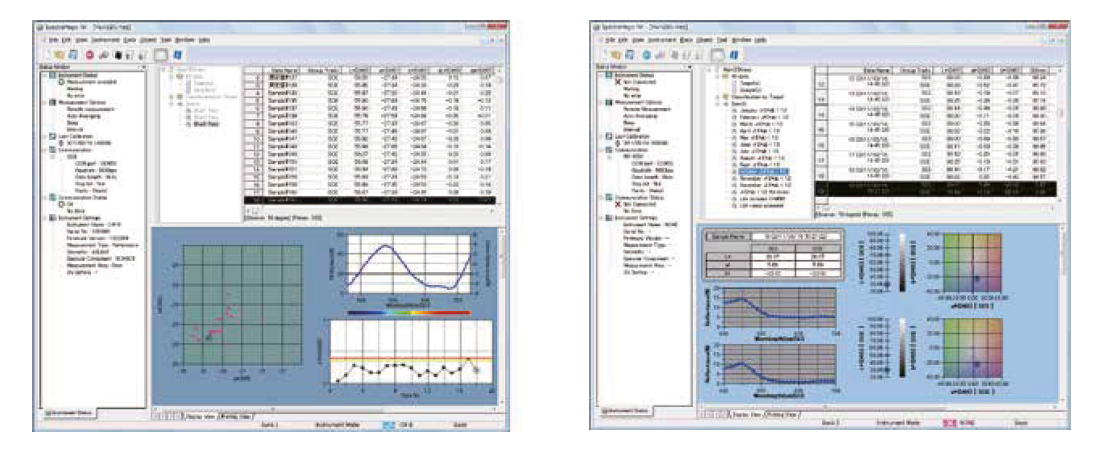

新检索功能
利用检索功能,可以快速、方便地从大量数据中提取出满足检索条件的数据。另外,针对同时采用SCI和SCE方式进行测量的双库数据集,可以创建并显示仅包含SCI或SCE数据的列表。

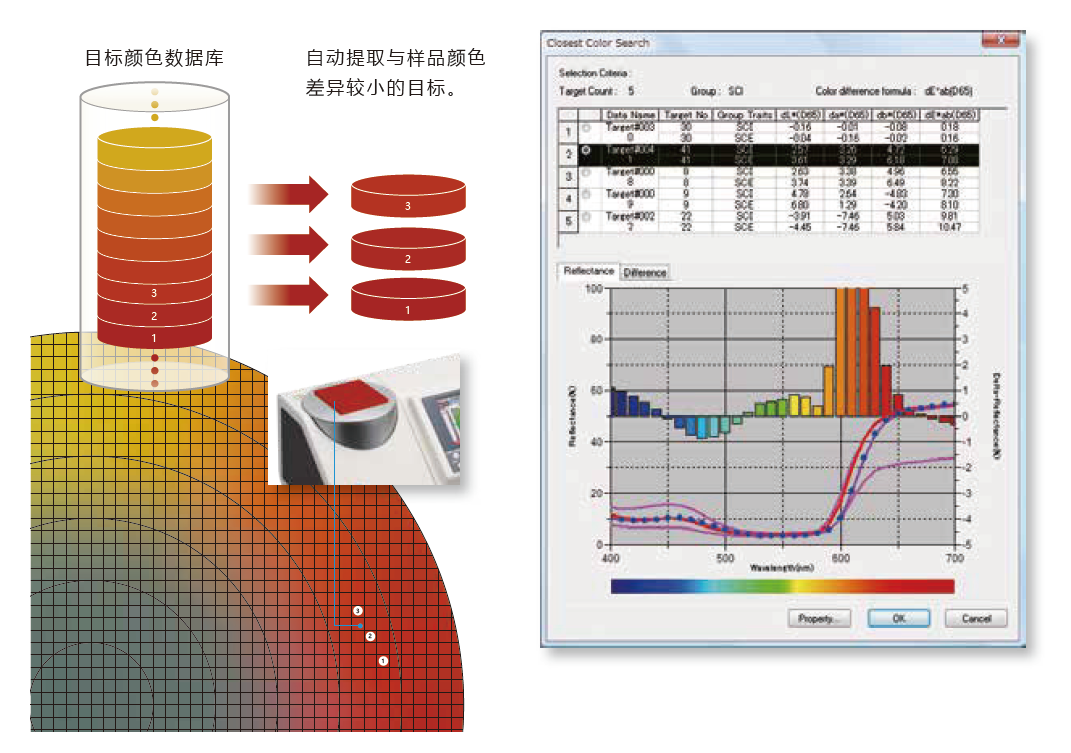

接近颜色检索(CCS)功能
全新的接近颜色检索(CCS)功能:按照指定数量和指定色差范围,自动从目标颜色数据库中提取接近被测样品的颜色。随后,不仅会列出提取的目标颜色,还会在光谱图或ΔL* Δa* Δb*色度图上显示这些颜色。用户可以从列表中选择所需的目标颜色。
系统要求
操作系统 |
Windows® 10 Pro 32位、64位 Windows® 11 Pro 32位、64位 注:计算机硬件必须满足或高于推荐的兼容OS系统的要求或以下规范。 |
---|---|
CPU | Pentium®III 600MHz或更高 |
内存 | 128MB(建议256MB或更大) |
硬盘驱动器 | 450MB可用硬盘空间。系统驱动器上需要至少400MB的可用磁盘空间 |
显示器 | 显示单元可以显示至少1024×768像素/16位颜色或更佳 |
其他 |
1个自由USB端口,用于保护钥 1个自由端口(串行端口或额外的USB端口),用于通过电缆进行连接或通过蓝牙®使用USB蓝牙®适配器与CM-700d/CM-600d进行通信时与仪器进行连接 Internet Explorer版本5.01或更新 |
兼容仪器
兼容仪器 | |
---|---|
CM-36dG/36dGV/36d、CM-3700A、CM-3600A、CM-3610A、CM-3630、CM-2600d/2500d、CM-700d/600d、CM-5/CR-5、CR-400/410、DP-400、FD-7、FD-5 |
特性
色空间 | L*a*b*,L*C*h,Lab99,LCh99,XYZ,Hunter Lab,Yxy,L*u’v’,L*u*v*及其色差;Munsell (C, D65) |
---|---|
参数 | MI,GU(仅适用于CM-36dG/36dGV,CM-25cG,CM-26dG),WI(CIE 1982,ASTM E313-73,ASTM
E313-98,HUNTER,BERGER,TAUBE,
STENSBY,Ganz),色调(CIE 1982,ASTM E313-98,Ganz),YI(ASTM D1925-70,ASTM
E313-73,ASTM
E313-98,DIN6167),WB
(ASTM E313-73),标准深度(ISO 105.A06),亮度(TAPPI T452,ISO2470),不透明度(ISO
2471,TAPPI
T425
89%白板),雾度(ASTM
D1003-97)*,密度(状态A,状态T),特征波长,激发纯度,RXRYRZ,8°光泽值(仅适用于CM-36dG/CM-36dGV/CM-36d,CM-3600A,
CM-3610A,CM-5,CM-3600d,CM-700d/600d,CM-26dG/26d/25d,CM-2600d/2500d),用户方程,个体差值,555,强度,伪装强度,染色度
(ISO 105.A04E),染色度等级(ISO 105.A04E),灰度(ISO 105.A05),灰度等级(ISO
105.A05),K/S强度(表观(ΔE*ab,ΔL*,ΔC*,ΔH*,Δa*,Δb*),最大吸收量,总波长,用户波长),NC#,NC#等级,Ns,Ns等级,信号颜色指数
仅适用于连接CM-5进行测量的情况:Gardner,碘色号,Hazen/APHA,欧洲药典,美国药典 *对于某些仪器类型,照明/受光光学系统可能无法满足雾度的定义要求(ASTM D1003-97),但作为相对值使用时,没有问题。 |
色差方程 | ΔE*ab (CIE 1976),ΔE00 (CIE DE2000)和各亮度、色饱和度和色调的成分,ΔE99 (DIN99),ΔE*94 (CIE 1994)和各成分的亮度、饱和度和色调, ΔE (Hunter),CMC (I:c)和各亮度、色饱和度和色调的成分,FMC-2,NBS 100,NBS 200,ΔEc(度)(DIN 6175-2),ΔEp(度)(DIN 6175-2) |
标准观察者 | 2°,10° |
光源 |
A,C,D50,D55,D65,D75,F2,F6,F7,F8,F10,F11, F12,U50,ID50,ID65,用户光源1至3 |
图表 | 光谱反射率(透射率)及其差值,K/S及其差值,吸收率及其差值,L*a*b*绝对值,ΔL*a*b*(2D/3D色差分布,MI),Hunter Lab绝对值,Hunter ΔLab (色差分布),xy色度图,每个色空间的趋势图、柱状图和色差方程,仿真色彩显示 |
图像显示 | 关联测量值和图像数据(JPEG或BMP格式),插入自定义图像 |
仪器控制 |
测量/校准 自动平均测量:测量2至999次 手动平均测量:任意测量次数(标准偏差和平均值显示在测量期间所选的色空间中。) 远程测量(不包括CM-3000系列) 仪器设置 仪器中存储数据的上传(不包括CM-3000系列和CM-36dG/CM-36dGV/CM-36d) 仪器中存储数据的列表视图(不包括CM-3000系列和CM-36dG/CM-36dGV/CM-36d) 仪器的功能设置(仅适用于CM-26dG/26d/25d) |
目标数据 | 注册多个目标色(自动目标色选择),手动输入和通过指定色空间注册色度数据,下载目标数据至仪器(不包括CM-3000系列和CM-36dG/CM-36dGV/CM-36d) |
数据列表 |
列表显示和编辑目标/测量数据(删除、分类、平均、复制和粘贴、搜索和文件合并) JPEG图像关联,统计值和通过/失败率显示视觉 判断结果输入功能,附加数据信息的输入/列表功能 |
外接I/O |
以原始格式加载/保存数据文件(扩展名:mes)(可以加载多个文件) 以原始格式加载/保存模板文件(扩展名:mtp)(可以加载多个文件) 以文本格式(CSV、TXT)保存数据,以XML格式保存数据,将所列数据复制到剪贴板上 |
语言支持 | 英语、德语、法语、西班牙语、意大利语、日语、中文(简体和繁体)和葡萄牙语 |
帮助功能 | 导航显示,“精确的色彩交流”指南,手册 |
其它
屏幕显示 | 可同时打开的文件数量:20 单文件中可保存的数据量:目标数据:5,000,测量数据:5,000 仪器状态细节窗口显示 |
---|---|
操作 | 操作便利,包括:大按钮操作屏幕,功能分配键的使用(代替鼠标)、导航功能和宏功能。 |
- 仅限Professional Edition
- *
- Windows®和Excel®是Microsoft Corporation在美国及其他国家的商标或注册商标。
- *
- Pentium®是英特尔公司(Intel Corporation)在美国及其他国家的商标或注册商标。
- *
- Bluetooth®是Bluetooth SIG,Inc.的注册商标,并在许可协议下使用。
- *
- 规格如有变更,恕不另行通知。
- *
- 所示内容仅供说明之用。
- *
- KONICA MINOLTA、柯尼卡美能达徽标和标志以及“Giving Shape to Ideas”是柯尼卡美能达控股公司的注册商标或商标。
