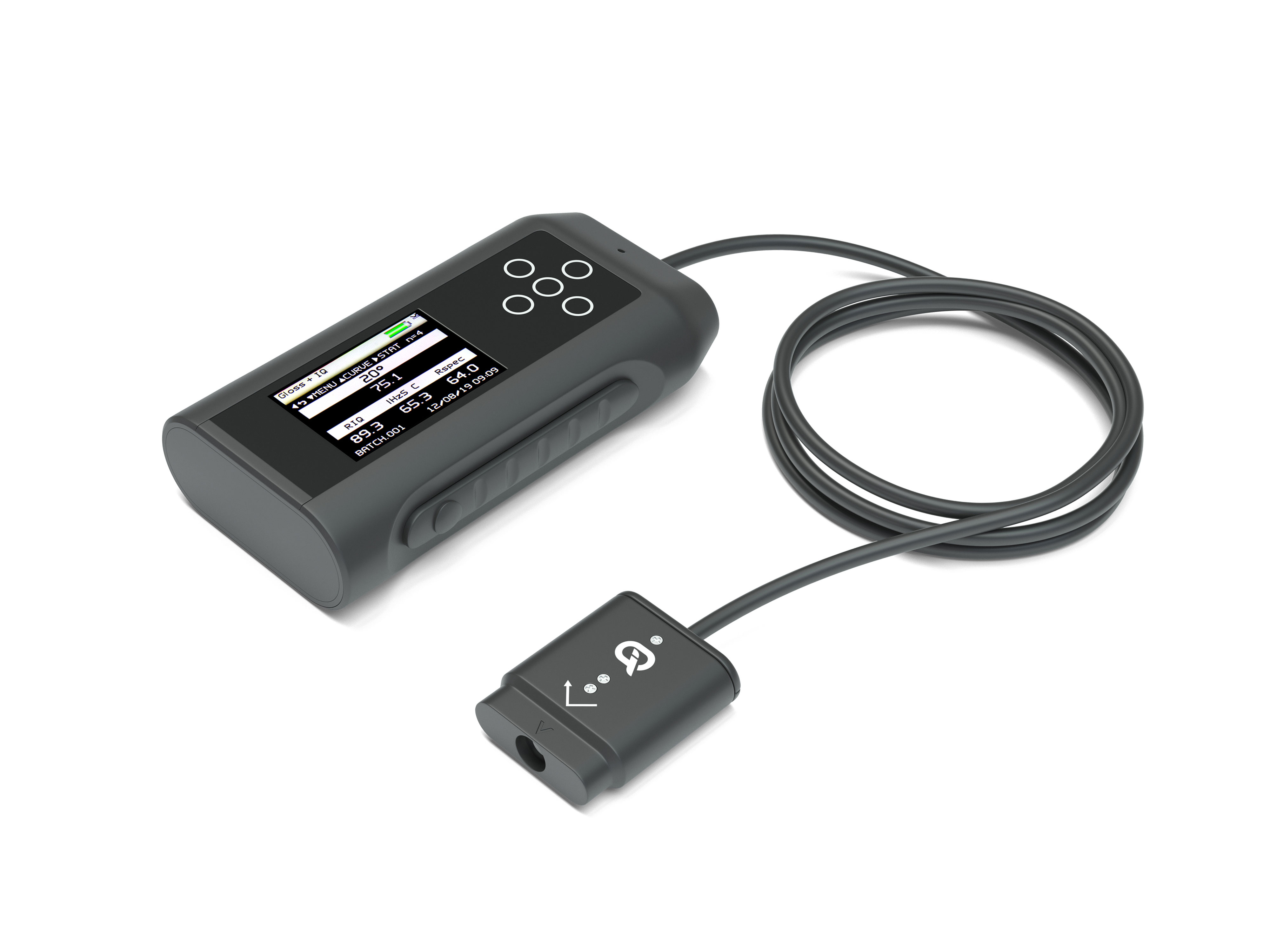

Rhopoint IQ FLEX 20-S

IQ FLEX 20-S 雾影光泽仪

为各个环境的光泽度测量应用提供较高精度和分辨率的解决方案。





高级功能——实现快速简单的测量

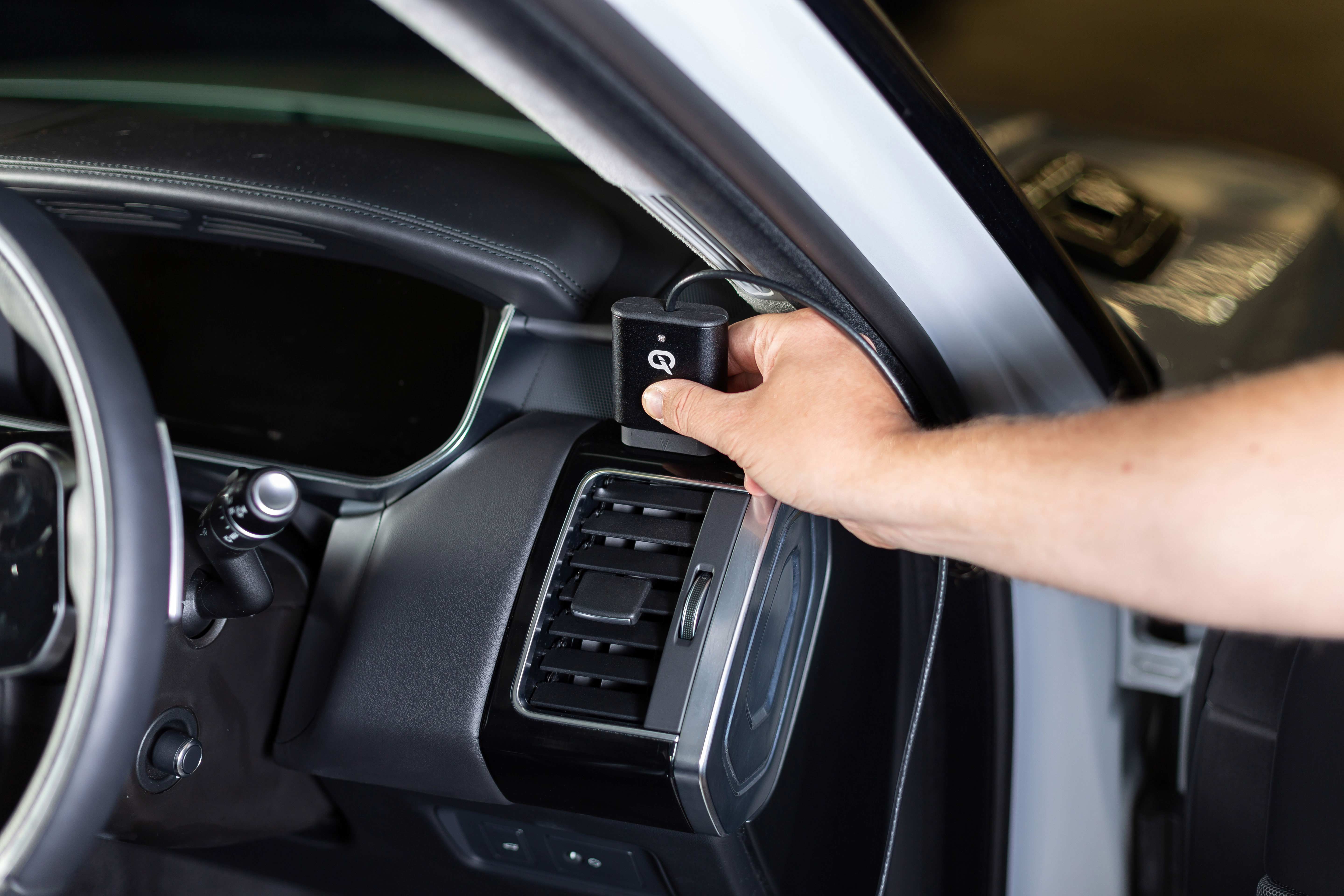

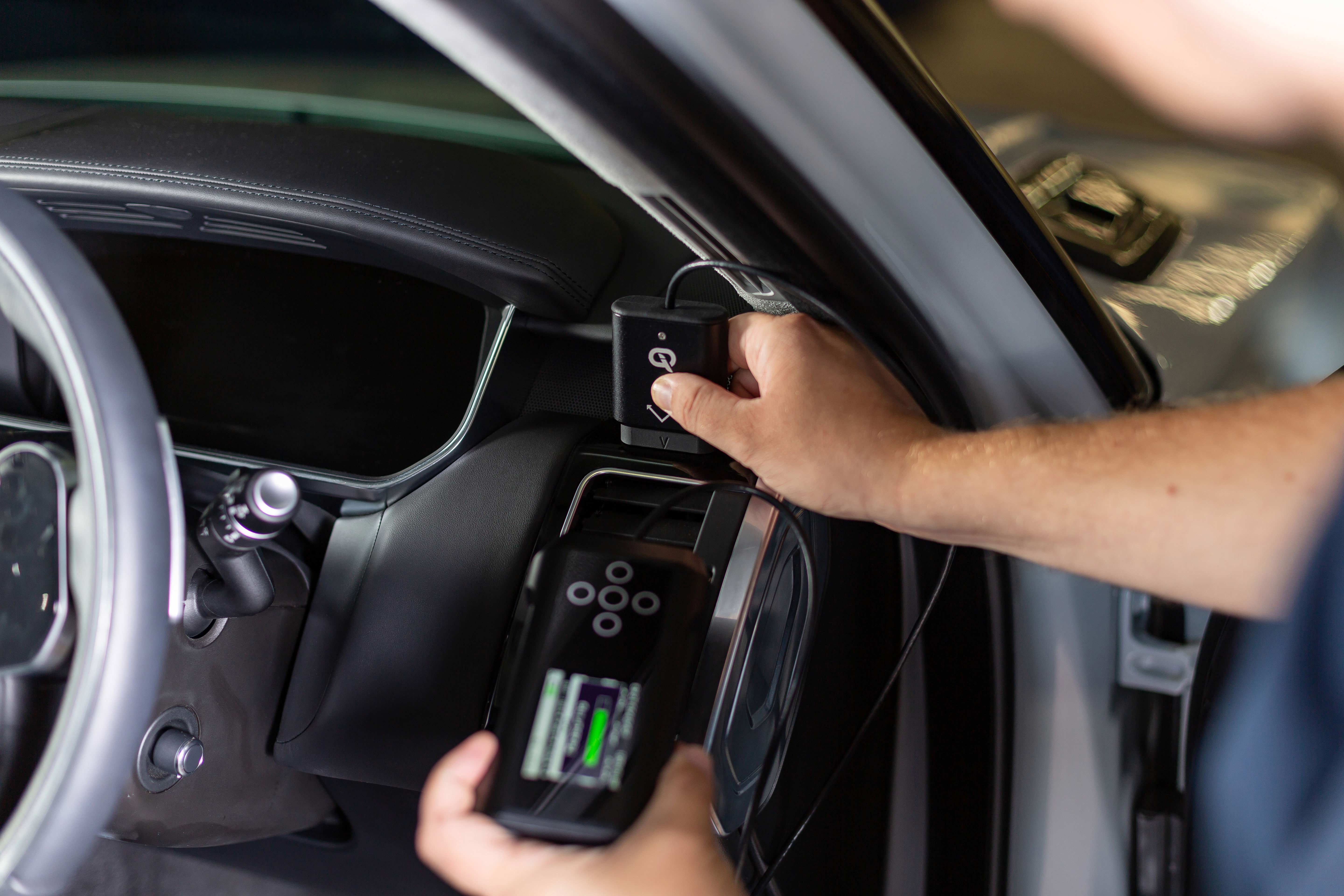

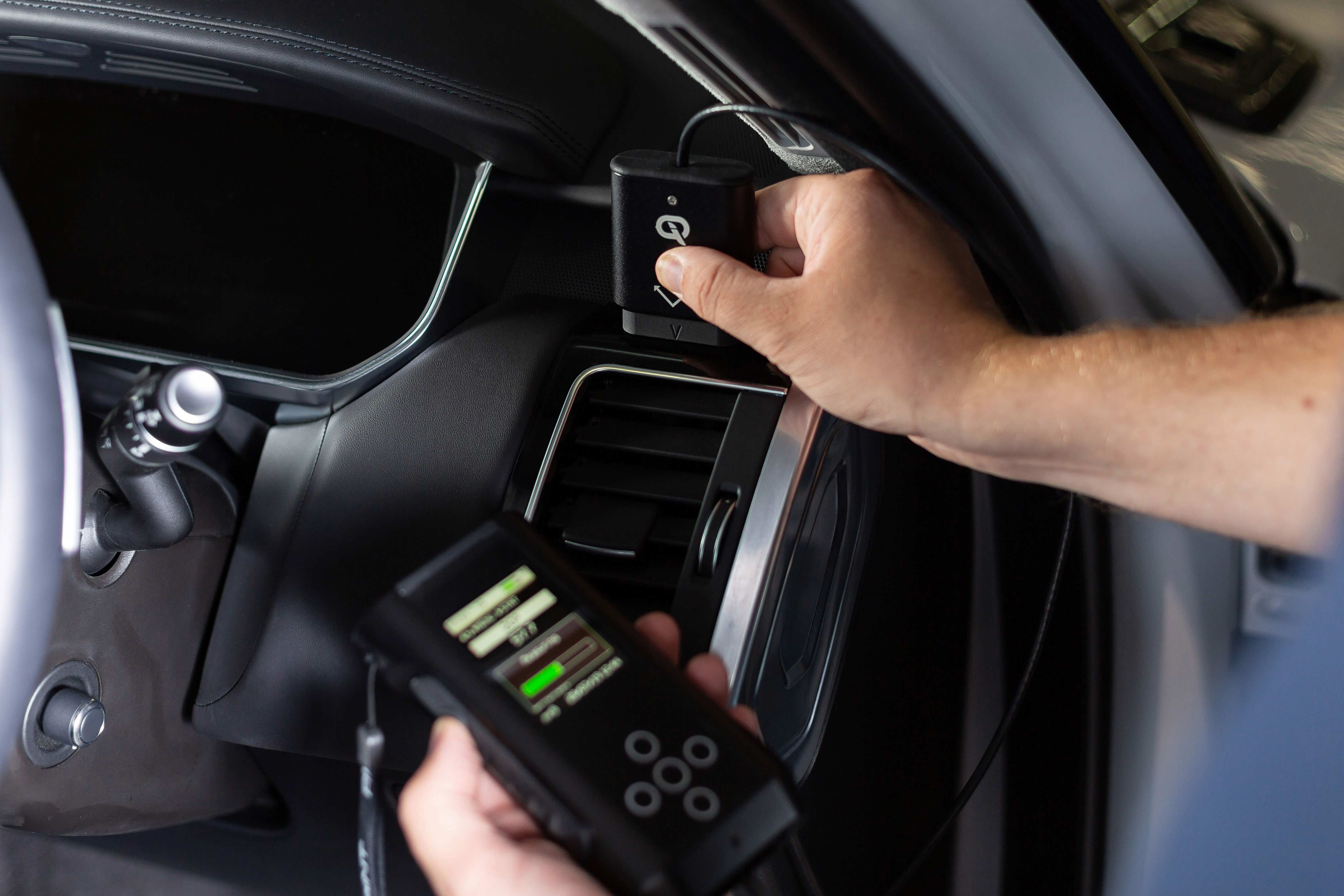

• 小探头,适用于小型或弯曲零件
• 具有自动旋转功能的全彩易读屏幕
• 机载统计数据和图形
• 无需安装软件即可通过 USB 将测量结果数据下载到 PC
• 可以由用户定义的名称进行批量描述
• 兼容蓝牙
• 一键测量所有参数
• 快速测量,<2 秒。
• 快速同步测量所有参数

光泽度 Gloss

测量与从表面反射的光量成比例
测量单位:GU

峰值光泽度 RSPEC

获取反射角附近角度的反射光量。
测量单位:GU

反射雾影 Reflection Haze

由表面残留物或细微的纹理导致的一种光学效应。
测量单位:LogHU或HU

鲜映性 DOI

反映被测表面反射图像的清晰度。
测量范围:0-100,100 为完美的光滑表面。

反射曲线

本仪器可显示作用于 17-23° 的表面的反射曲线。曲线的形状描述了光如何与表面相互作用。
靠近镜面方向的尖锐反射曲线表示光滑的高反射率表面。

屏幕上的反射曲线显示反射光的分布情况

屏幕上的图形突出显示了被测批次的趋势

不同的纹理和形变会产生可识别的曲线,具体取决于其尺寸和频率。无需安装软件即可通过USB将测量结果数据下载到 PC,进行进一步的分析和比较。

型号 IQ FLEX 20-S
光泽度
Gloss
测量角度 20°
测量范围 0-2000GU
测量面积 6mm*6mm
测量精度 分辨率 0.1 GU
量程       0 - 100 GU     100 - 2000 GU
重复性      ± 0.2 GU       ± 0.2 %
再现性      ± 0.5 GU       ± 0.5 %
光泽度校准板 溯源性:可溯源至BAM
不确定度:0.4GU
适用标准 ISO 2813;ASTM D523;ASTM D2457;DIN 67530;JIS Z8741等
反射雾影
Reflection
HAZE
显示单位 HU 和LogHU 之间切换
测量角度 17.2-19° , 21-22.8°
测量精度 分辨率 0.1HU 重复性 ±0.2HU 再现性 ±1.5HU
适用标准 ASTM E430, ISO 13803
鲜映性
DOI
测量范围 0-100
测量精度 分辨率 0.1 重复性 ±0.2 再现性 ±0.5
使用标准 ASTM D5767
成像度
RIQ
测量范围 0-100
测量精度 分辨率 0.1 重复性 ±0.2 再现性 ±0.5
峰值光泽度
RSPEC
测量角度 20° ±0.09905°
测量范围 0-2000GU
其他 电源 内置锂电池 、AC 适配器
内存 8MB(约999 个数据);用户自定义批次
数据传输 USB连接(无需安装软件);支持蓝牙传输数据
大小 150 mm x 79 mm x 34 mm
重量 550g 约1.5kg
使用环境 温度:15°C~40°C 相对湿度85% 以下 无凝露
显示语言 中文、英文、日文、法文、西班牙文、德文、意大利文、土耳其文
标准配件 光泽校正板、数据线
校准证书、软布
定位辅助器、电源适配器
U盘(含数据软件、操作说明书、数据导出模板)
简易操作指南
软包
另售配件 更小测量尺寸的探头:2 或4mm
定制的3D 打印探头夹具,专为客户应用设计和制作
4 种标准板(高中低光泽板、镜面)

● 规格若有更改,恕不另行通知。
● Rhopoint 是Rhopoint Instruments Ltd. 在英国及其他国家的注册商标。
