CM-5
分光测色计(顶部端口)

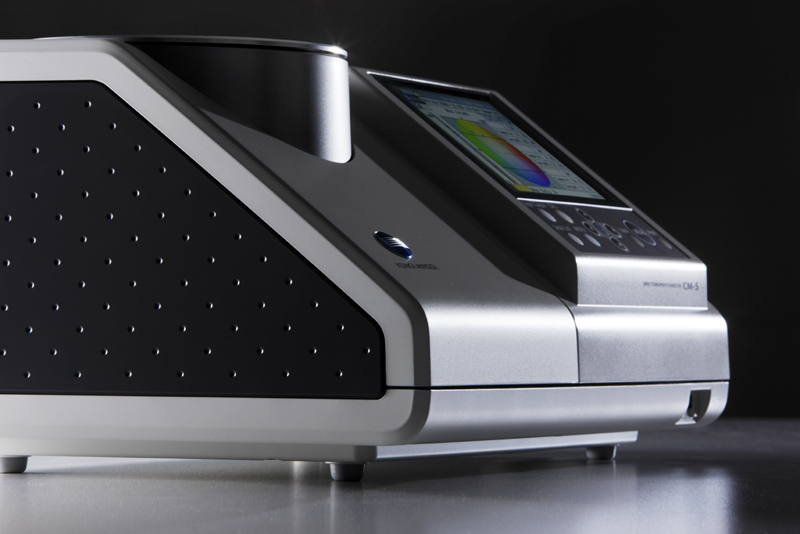

CM-5,是柯尼卡美能达最新推出的一款台式分光测色计,它在保留了CM-3500d开口向上的设计基础上,在仪器精度、功能和整体外观上有了很大的提高,宽大的显示屏操作使色彩测量成为一种享受!
点击查看 CM-5分光测色计操作演示视频


产品介绍


功能突破创新,操作更为简便

CM-5许多新增的功能,可以保证即使是第一次使用或者偶尔使用测色计的人员,也可以简便、迅速进行色彩测量,并且不会有误操作。


大屏幕导航操作,不再需要翻阅操作手册

只需要根据大屏幕的指示操作,任何人都可以快速方便地进行色彩测量。


外观紧凑、体积轻便

CM-5的底座面积大小约为一张B4纸,可以方便的放置在桌面上或者实验台上。约5.8kg的重量,也比以往的任何一款台式机要轻便许多。


多功能合一

CM-5拥有大屏幕全彩色LCD显示的操作面板,不仅可以显示色差数据,还可以显示光谱曲线,色度图形等,省去了连接电脑的麻烦,可以更方便地进行基本色彩控制了。LCD显示文字可以进行7国语言任意切换:简体中文,英语,日语,法语,德语,意大利语及西班牙语。


测量各种不同样品

反射:CM-5的顶端开口设计,可以方便地对各种样品进行测量。

固体样品可以简单地放置于测量口上;糊状或颗粒状样品可放置于培养皿中。


透射:CM-5配有一个大型透射腔,可以测量厚达60mm的如玻璃、板材等样品,且腔体边界不限制,这样对于样品的长度也可以没有限制。液体样品可以倒入另配的比色皿中进行透射测量。


典型应用

  • 医药
  • 化工
  • 食品
  • 化妆品

化工医药领域专用液体色彩指数

CM-5可以直接测量一些化工医药领域专用的色彩指数,如Gardner,lodine,Hazen(APHA),European Pharmacopoeia 及US Pharmacopoeia.


使用USB记忆棒设置测量条件

用户可以将常用的测量条件存储于USB记忆棒中,下次可以通过插入记忆棒,将测量条件重新导入仪器中。这样可以避免由于一台仪器被多人使用造成的操作设置差错。标准数据和样品数据同样可以存储在记忆棒中,以便导入到计算机上进行数据处理分析。


主要特征


测量简便,只需步骤1-2-3!

打开电源

CM-5开机后,会通过内置白色校正板自动进行白板(反射)/100%透过校正(透射)*。

* 该功能不适合于使用培养皿测量液体样品。


放置样品

对于反射测量,开口向上的测量口设计可方便放置不同形状、尺寸的样品;对于透射测量,移开滑盖就可以将透明固体样品或将盛在比色皿中的液体样品置于宽大的透射测量腔中。


进行测量

点测量按钮即可,CM-5宽大的彩色LCD屏幕会显示出测量结果,不仅如此还可以显示色度图、光谱曲线等这些以往只有通过电脑软件才可以进行显示的分析图表。

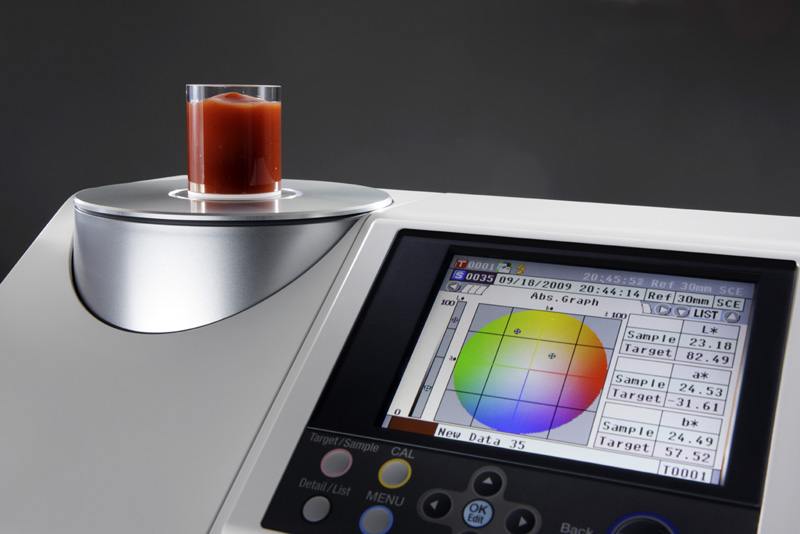

CM-5彩色显示屏

色度图、光谱反射率图

屏幕可以显示以下7种语言中的任意一种:简体中文,英语,日语,德语,法语,意大利语和西班牙语。


仅需根据导航,即可进行操作

即使是初学者,也可以根据仪器的指示一步步进行色彩测量而不会产生误操作。


使用USB保存设置

您是否遇到过同一实验室中很多人同时使用测色仪而造成的仪器设置混乱?CM-5可允许用户将各自的仪器设置保存在USB记忆棒中,下次使用时仪器可以直接从记忆棒中读取设置,而无须用户重新进行烦琐的设置。测量完毕后,用户也可以将测量数据直接保存在记忆棒中,以进行进一步的数据处理和分析。


反射测量

CM-5的测量端口在仪器顶部,因此,用户只需要把被测的固体样品放置在测量口上即可进行测量工作。不再需要使用夹具,也不必担心样品位置发生偏移。另外,使用培养皿套件(可选配件),还可以对液体,糊状物,粉状物等进行色彩测量。

只需把被测样品放置在仪器顶部,即使较大体积的样品也可进行测量。

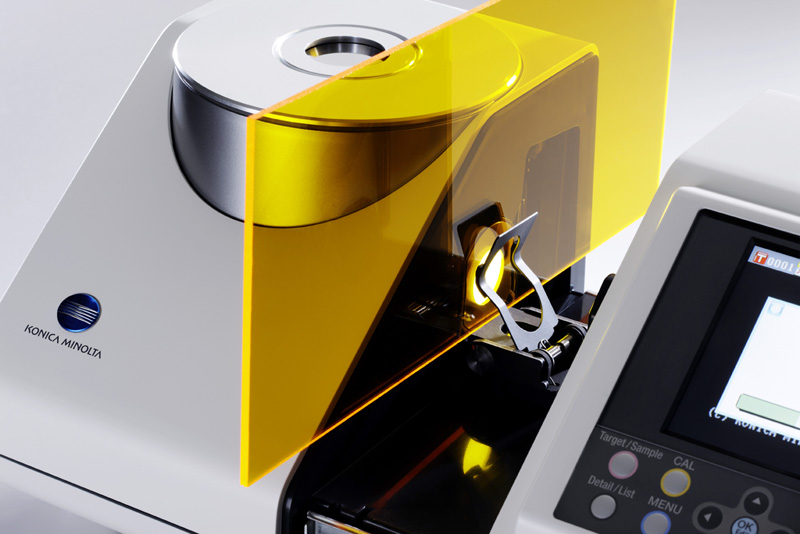

透射测量

CM-5配有一个大型透射腔,可以测量厚达60mm的如玻璃、板材等样品,且腔体边界没有限制,可以不受样品长度和宽度的影响。

对于液体样品,可以根据样品的浓度来选择3种不同厚度的比色皿进行透射测量。另外还有宽度为10mm的用户定制比色皿可供选择。


化工医药领域专用色彩指数

CM-5可以测量常用于化工和医药领域的几个标准色彩指数:Gardner,Hazen/APHA,Iodine,European Pharmacopoeia和US Pharmacopoeia。这些指数的校准曲线已保存于仪器中,因此,用户可迅速简便地测得这些专用指数。


典型应用

  • 医药
  • 化工
  • 食品
  • 化妆品

规格

型号 分光测色计 CM-5
照明/受光系统 反射: di:8°, de:8° (漫射照明:8° 接收)
SCI (包含镜面反射光)/SCE (不包含镜面反射光) 可切换
符合 CIE No. 15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7, 及 JIS Z 8722 (条件 c)
透射: di:0°, de:0° (漫射照明:0° 接收)
积分球尺寸 Ø152 mm
传感器 双排 40 组硅光二极管阵列
分光装置 平面衍射光栅
测量波长范围 360 nm ~ 740 nm
测量波长间隔 10 nm
半波宽 约 10 nm
反射率测量范围 0 ~ 175% (反射或透射);输出/显示分辨率:0.01%
照明光源 脉冲氙灯(含UV滤镜)
测量时间 约1秒 (输出数据为止); 最小测量间隔:约3秒
测量/照明区域 反射: 通过切换目标罩来设置
LAV: Ø30 mm/Ø36 mm; MAV (可选): Ø8 mm/Ø11 mm; SAV (可选): Ø3 mm/Ø6 mm
透射: Ø20 mm
重复性 光谱反射:标准偏差 0.1% (400nm ~ 740nm) 以内
色度值:标准偏差 ΔE*ab 0.04以内
* 白板校正后,以10秒间隔测量白色校正板30次
器间差 ΔE*ab 0.15 (典型)
(基于23°C时,测量 BCRA 系列12色板得到的数据与标准机数据相比)
透射腔 宽度:无边界 (样品宽度不限);厚度 (样品最大厚度):60mm
用于夹样品及比色皿的样品夹 (可选) 可装载或移除
显示 5.7 英寸 TFT 彩色 LCD
显示语言 简体中文,英语,日语,德语,法语,意大利语,西班牙语
白板校正 使用内置白色校正板自动白板校正 (反射)/100%透过校正 (透射)
(使用培养皿或透射比色皿时不可自动进行校正)
接口 USB 1.1 (连接计算机;USB记忆棒);RS-232C标准 (连接串口打印机)
标准观察者 2° 标准观察者和10° 标准观察者
光源 A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (可同时显示两种光源下的测量数据)
显示内容 光谱数据,光谱图,色度数据,色差数据,色差图,合格/不合格判断,仿真色彩,色彩评估
色空间 L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell及上述色空间下的色差 (除了Munsell)
其他指数 反射: MI; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); ISO Brightness; B (ASTM E 313-73)
透射: Gardner; Iodine Color Number; Hazen/APHA; European Pharmacopoeia; US Pharmacopeia
用户指数 用户自定义指数
色差方程 ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c)
合格/不合格 可为色度数据 (Munsell除外) 、色差值或反射指数设置容差
存储数据 测量数据:4,000 组;标准数据:1,000 组
USB 记忆棒存储 可存储测量数据及标准数据。存储/读取测量条件设置(不支持可安全加密的USB记忆棒)
电源 AC 100 ~ 240 V, 50/60 Hz (使用指定的电源适配器)
尺寸 透射腔关闭时:385 (宽) × 192 (高) × 261 (长)
透射腔打开时:475 (宽) × 192 (高) × 261 (长)
重量 约 5.8 kg
操作温度/湿度范围 13 ~ 33°C, 相对湿度 80 % (35°C 时) 以下,无凝露
存储温度/湿度范围 0 ~ 40°C, 相对湿度 80 % (35°C 时) 以下,无凝露

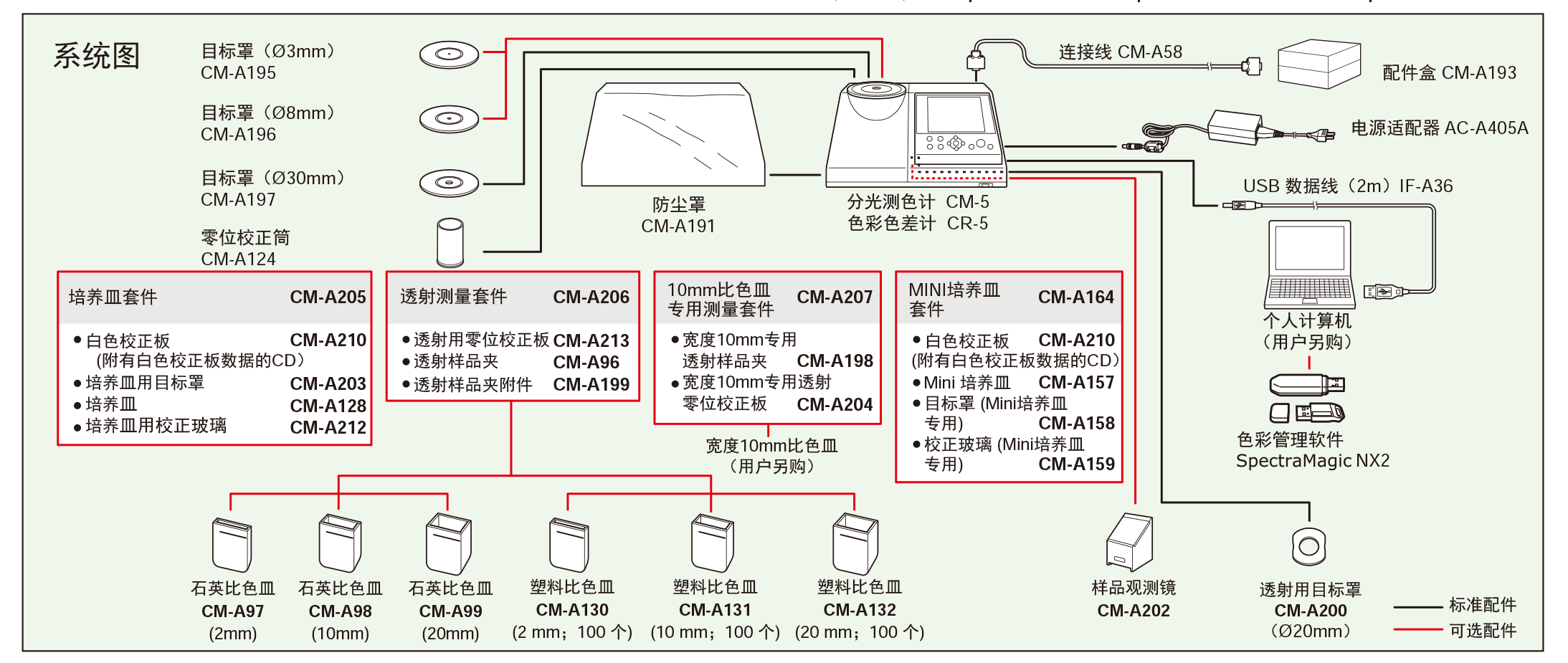

系统图

CM5

*不可使用带加密功能的记忆棒。
规格及外观若有改变,恕不另行通知。
