AR/VR镜头方案：

• 复制人眼特征
• 模拟人眼观察亮光下的瞳孔大小，根据大部分客户要求设计了3.6mm的出瞳口径，确保光圈3.6mm（入射光瞳）所采集的光线与人眼接收的相等（捕捉同等的细节）。
• 模拟人眼在头戴式设备（目镜）内的位置标准镜头的光圈，确保光圈置于适当的位置，以采集显示器的整个视场。
• 覆盖近似于人类双眼视觉的视场，光圈位置和镜头视场相结合，可采集显示器的整个水平视场(120°)。

XRE镜头方案：

• 新型镜头设计用于XR显示器测试。
• 两种配置：折叠 (“潜望镜”)，非折叠 (“平直”)。
• 双目测量功能（需要二次开发），电动对焦镜头。
• 可与ProMetric^®成像亮度计和色度计搭配使用（分辨率选项：2900万、4500万和6100万像素，视场范围为70°）。

•

• 可选折叠式的设计
• 专用的光学外形设计，适用于特有的集成空间。
  折叠镜重新定向光路，并减小头戴式设备内元件的尺寸。
  避开头部绑带和周边头戴装置，以到达入射光瞳位置。

• 通过特定算法可实现自动对焦
• 在软件中调整焦点，直到找到精确焦点，（使边缘锐利清晰）。


• 	TrueTest™ 软件

• 电子对焦：离焦MTF测试
• 使用配备电子对焦镜头的XRE镜头系统进行离焦MTF测试。
  镜筒长度不会变化，因此可以快速连续进行迭代测量。
  通过软件自动改变焦距。
  在数秒内针对每个测量区域完成30种焦距设置。

• 	使用来自瑞淀的XRE镜头系统和TrueTest™ 软件采集的测量值

• 出厂畸变校准
• 视场角大的镜头（广角镜头）一般都有桶型畸变，如果不对镜头自身的畸变做出厂标定，那么势必会影响测量效果。传统AR/VR镜头在出厂时提供4色校准，并包含畸变标定。

• 未做畸变校准

  畸变校准之后效果

• 自动化测试序列

• TT-ARVR™ 分析软件
• 亮度Lv, cd/m²或nit
  色度，CIE1931Yxy，CIE1976UCS u'v'
  均匀性，ANSI 9 points/13 points
  序列对比度
  棋盘格对比度
  畸变（九点畸变算法）
  双目一致性（需要二次开发支援）
  MTF（Line Pairs线对、LSF、Slant Edge斜边）
  离焦MTF（产线AA对位设计）
  Mura缺陷及其他缺陷
  显示器视场（FOV）

测量案例：

• Field View 视场

•
  报告头戴式AR/VR设备的水平、垂直和对角线视场


  以度数报告结果

• Uniformity 均匀性
• 在图像上创建M×N个网格，报告每个网格点的平均亮度，再以这个平均亮度作为计算数据，得到整面所有区域的其他统计数据（最小亮度、最大亮度、差异等）。

• ANSI Color Uniformity 色度均匀性

•
  测量4个图案（W、R、G、B）


  根据ANSI标准，将9点或13个ANSI点置于测量图像上。报告每个点的色坐标和最大色差。 测量点的位置是参考ANSI标准，是固定不变的，但是点的大小可调。需注意13点的4个边角点的尺寸不宜过大，否则超出发光区域。



  可提供通过/未通过结果

• Sequential Contrast 序列对比度

•
  进行黑色和白色图案测量，比较图像中央关注点(POI)的亮度值，计算对比度值(POI)的亮度值，计算对比度值



• Distortion 畸变

•


  畸变测试测量多个几何失真参数，以确定图像是否出现偏离中央、旋转、梯形失真或枕形失真/桶形失真。显示并测量一个由9个点组成的图案（在3×3网格上）。软件程序将首先定位这9个点的中心位置，然后执行各点之间的测量，以确定测试是通过还是未通过。

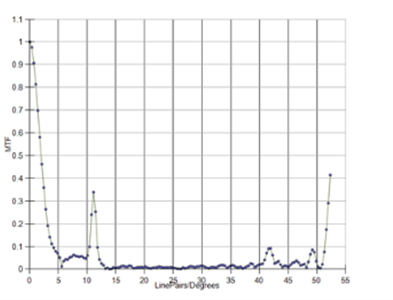

• MTF Slant Edge 斜边

•














• Checkerboard Contrast 棋盘格对比度

•
