Specim GX系列
近红外线扫描高光谱相机new

Specim GX17 是用于实时机器视觉的下一代近红外线扫描高光谱相机。

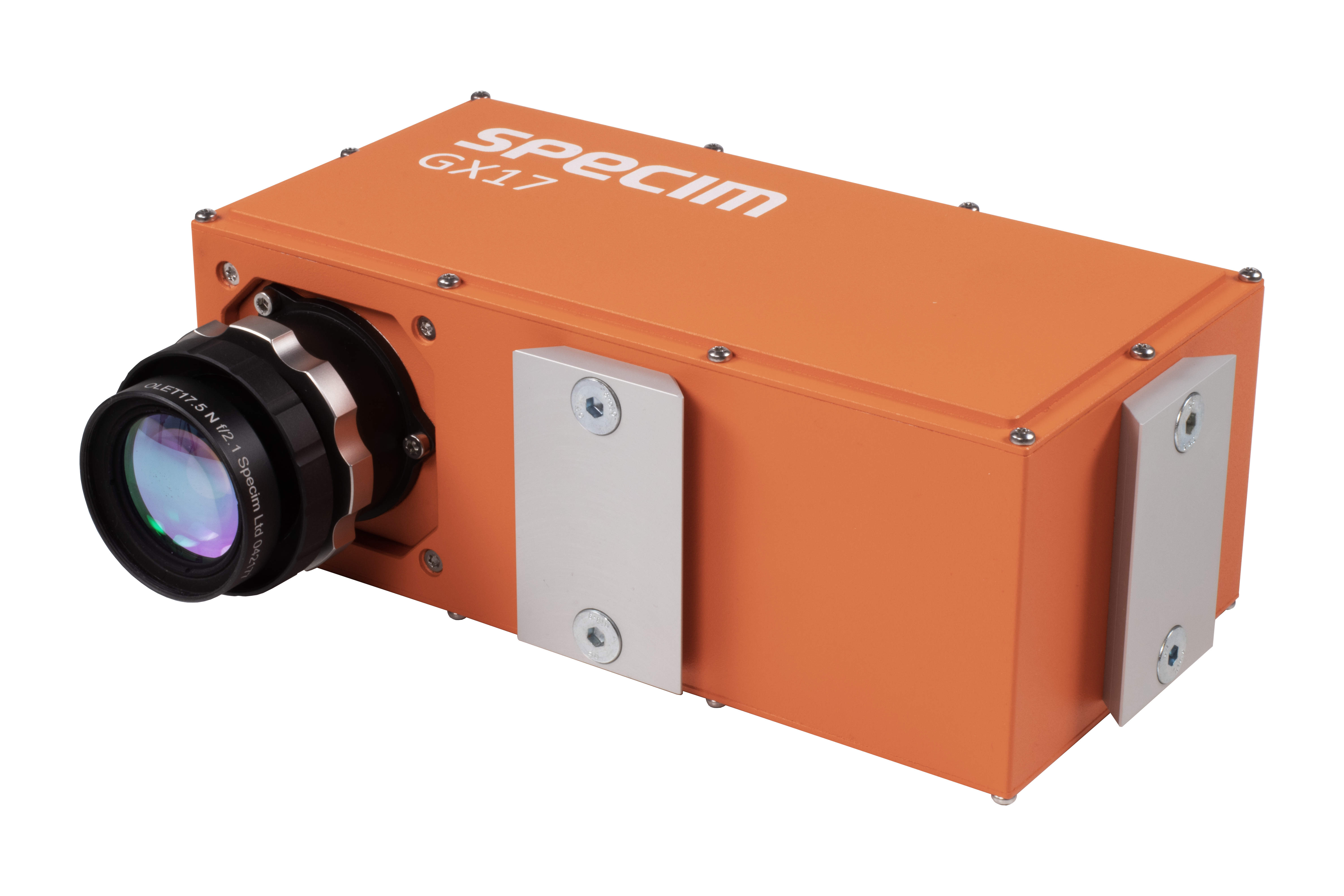

Specim GX系列近红外线扫描高光谱相机

Specim GX17是一款在近红外光谱范围(980-1730nm) 内工作的快速推扫型高光谱相机,能够识别传送带和自由落体式检测系统上人眼难以分辨的高速移动物体。这款快速推扫型高光谱相机是一种强大而精准的在线分选、检验和质量控制工具,可在大规模生产中提供出色的性价比。

特点

• 光谱范围:980-1730nm(根据环境温度而变化)
• 空间像素数:480
• 每秒800帧
• 信噪比:700
• 光圈:1.7(光通量)
• 视场范围选项:12°至90°
• 与SpecimONE兼容
• 符合GenCP标准的Cameralink接口

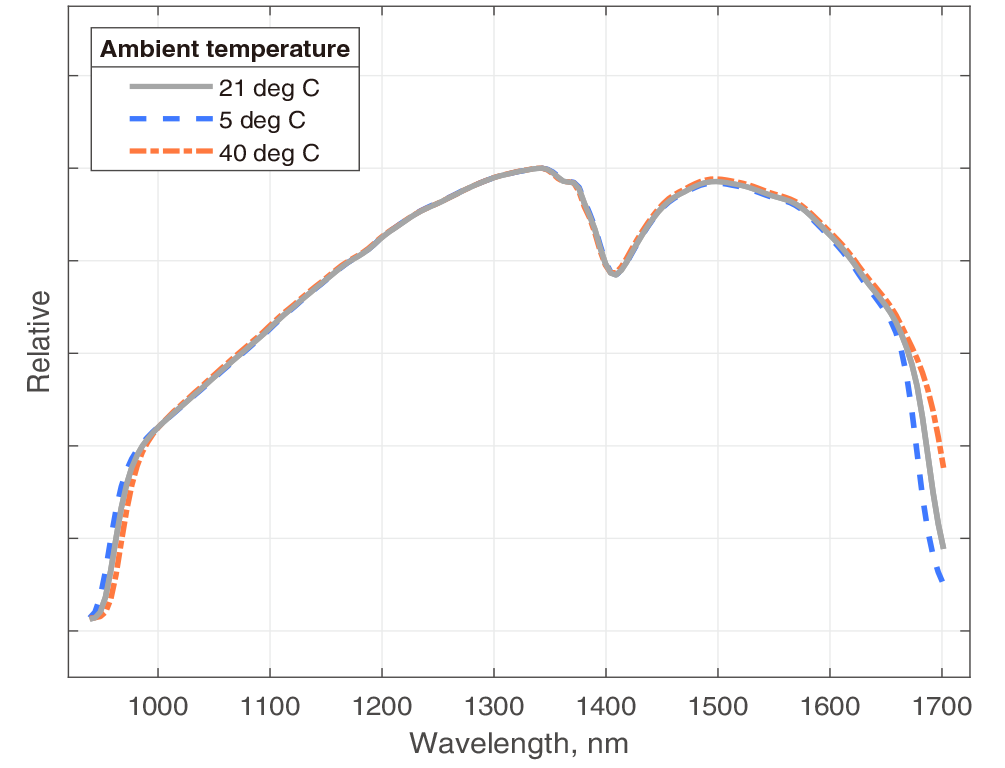

光谱响应

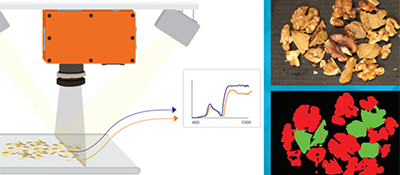

产品应用

Specim GX17高光谱相机适用于以下场景:

• 垃圾分选
• 食品分选、检验和分级
• 使用SpecimINSIGHT研究近红外光谱

尺寸

技术参数

Specim GX系列近红外线扫描高光谱相机技术参数
空间像素数 480
空间分辨率(FWHM)  1.5像素
光谱范围 980-1730nm(根据环境温度而变化)
光谱分辨率(FWHM)  8nm(均值)
光谱采样/像素 4.6nm
光谱波段数量 168
数值孔径 1.7
光学放大倍率 0.8
有效像素大小 24.9μm(狭缝平面)
有效狭缝宽度 42μm(狭缝平面)
有效狭缝长度 12.0mm(狭缝平面)
信噪比(最大信号电平时)  700
位深 16(有效位数:14)
最大帧率 800fps(曝光时间为0.5ms)
Binning 1x
ROI
可用像素比例 99.5%
图像校正 使用SpecimCUBE(无相机内部校正)
传感器材料 InGaAs
传感器冷却
满阱容量 550ke-
读出噪声 110e-
机械快门 无快门
读出模式 ITR
镜头接口 定制接口
前镜头视场角选项 12度
38度
53度
66度
75度(C 卡口镜头)
90度(C 卡口镜头)
相机数字数据输出/控制接口 CameraLink
相机控制协议 GenCP
电源输入 10-32VDC
功耗 7.5W(典型值)
触发器 2路输入和2路输出
接口 电源:M8-4引脚;控制:M12-12引脚,Camera Link SDR
IP 等级 IP52
尺寸(长 x 宽 x 高)  202mmx75mmx102mm
重量 1.9kg(光谱相机)
存储温度 -20...+50C(无冷凝)
工作温度 +5...+40C(无冷凝)
相对湿度 5%–95%(无冷凝)
