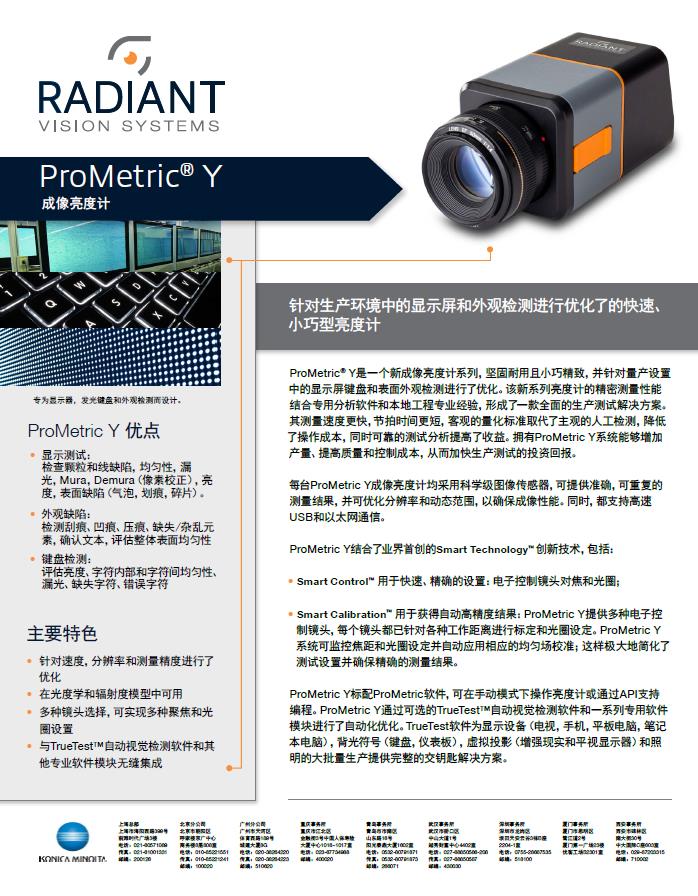

ProMetric®Y
成像亮度计

针对生产环境中的显示屏和外观检测进行了优化的快速、小巧型亮度计。
ProMetric®高性能成像亮度计系列,适用于在量产环境下针对显示器,智能手机,笔记本,键盘和其他光源产品进行检测。


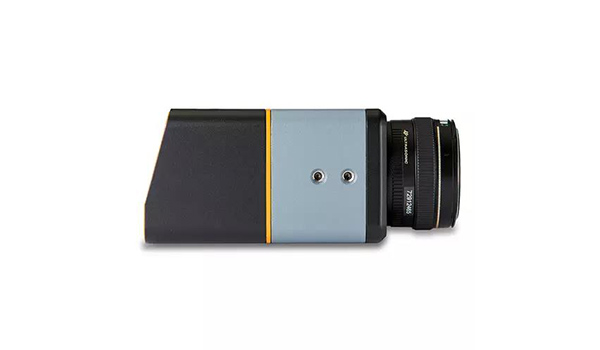

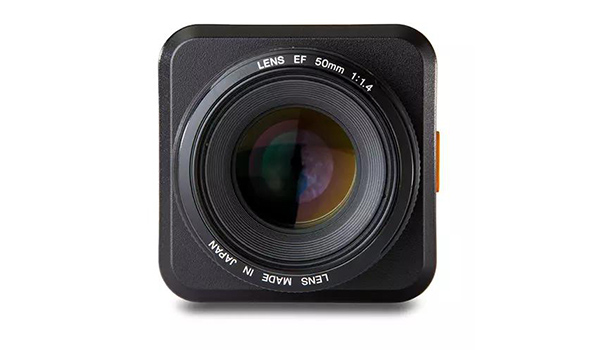

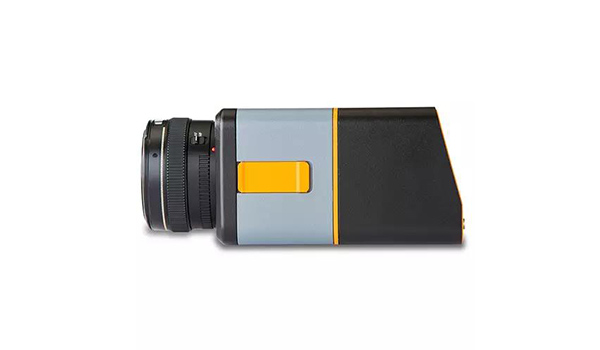

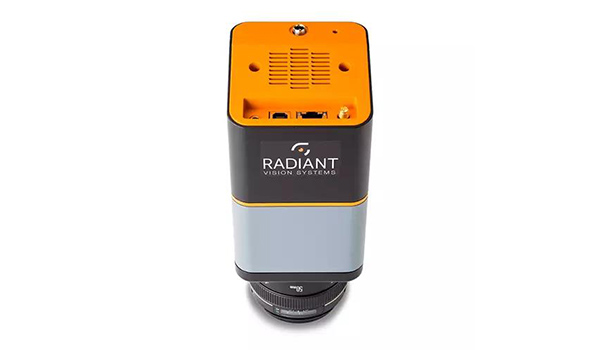

ProMetric Y 系列

ProMetric®Y 系列提供可靠的测试结果与分析数据,从而提高产品质量,同时控制成本:

  • 测量速度更快,节拍时间更短
  • 客观的量化标准,取代主观的人工检测
  • 更快、更精准的测试分析,提高了产能

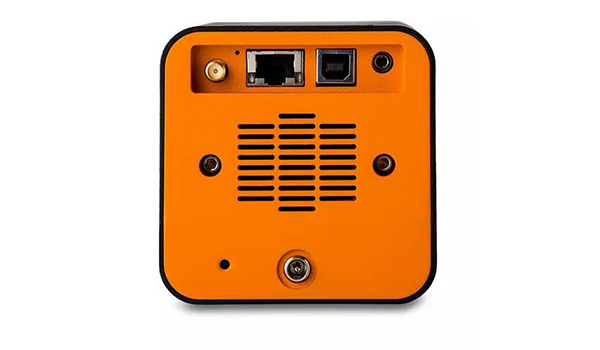

每个ProMetric Y 成像亮度计均采用科学级图像传感器,该传感器针对低图像噪声进行了优化,以提供准确、可重复的测量结果。 ProMetric相机可优化分辨率和动态范围,以确保成像性能。ProMetric Y 支持高速USB和以太网通信。

可选分辨率:

  • 200万像素(1600 x 1200)
  • 2900万像素(6576 x 4384)
  • 4300万像素(8040 x 5360)
  • 4500万像素(8192 x 5460)

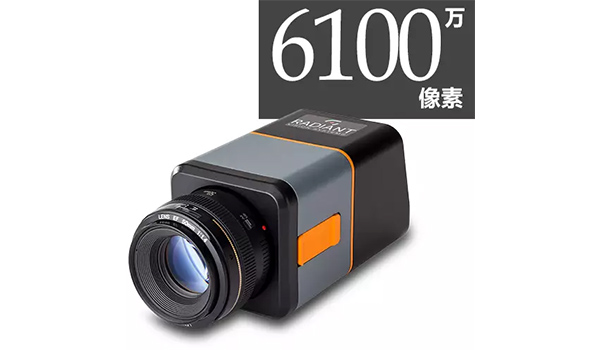

  • 6100万像素(9568 x 6380)

结合了业界创新的Smart Technology创新技术:

  • Smart Control用于快速、精准的设置:Smart Control用于电子控制镜头对焦和光圈设定。
  • Smart Calibration用于获得自动高精度结果:ProMetric Y 提供多种电动控制镜头,每个镜头都已针对各种工作距离和光圈设定进行过校准。ProMetric Y 系统可监控焦距和光圈设定并自动匹配相应的均匀场校准。这样更大地简化了设置并保证了测量结果的精度。

在自动化测试应用上,Prometric Y 可与业界知名的Truetest™自动视觉检测软件或PM-KB键盘检测软件相结合。这些系统是平板显示器、手机、笔记本等量产制造商们的的理想选择。


标定

Radiant相机和镜头出厂时已经过标定,可在任何环境下获取绝对数据,提供与人眼感知相匹配的测量值,确保高度精确的色度和亮度测量。Radiant的每台相机都执行了工厂标定程序,以确保可根据NRL、ETL、PTB和NIST等国家标准进行追溯。(测量系统的可追溯性是否为您应用的一个关键部分?联系我们获取更多选项和支持。)

Radiant的每台相机及其配备的镜头也可以在工厂或现场针对相关的应用进行标定,无论以下因素如何变化,均可确保一致性:

  • 焦距: 平场校准;图像缩放
  • 设备光谱功率分布(SPD)​​​​​:亮度校准;色度校准,比如单色校准、四色校准(取决于RGB或 单色发射器)等;LED及白荧光LED校准
  • 镜头效果:失真校准(如适用)

畸变标定之前

畸变标定之后

主要特色和亮点:

  • 高速:最短测量时间(光度)达0.2秒
  • 高分辨率传感器选项
  • 在光度和辐射度模型中可用
  • 多种镜头选择: 20 mm,35 mm,50 mm,100 mm微距镜头,200 mm
  • ProMetric控制和分析软件是标准配置,同时根据需求可选用TrueTest™自动化视觉检测软件和PM-KB键盘检测软件

Prometric Y 成像亮度计系统包含支持API功能的ProMetric软件,提供了完整的测量控制和兴趣点/区域兴趣点的分析功能。此外,ProMetric Y 成像亮度计拥有业内优良的产品质量保证,其中包括瑞淀光学系统技术团队直接对接的客户支持,将使您的应用获取利益更大化。


奖项与殊荣:

ProMetric Y 成像亮度计赢得了以下创新大奖:

  • Laser Focus World – 2020 Innovators Awards;金奖(Y43成像仪)
  • Vision Systems Design – 2020 Innovators Awards;铜奖(Y43成像仪)

规格

参数 ProMetric
Y2
ProMetric
Y29
ProMetric
Y43
ProMetric
Y45
ProMetric
Y61
主要应用

生产线测试和照明测试

生产线测试、显示器测试、像素级测量、先进视觉
传感器像素分辨率 1600 x 1200 6576 x 4384 8040 x 5360 8192 x 5460 9568 x 6380
总像素 (百万) 1.9 28.8 43.1 44.7 61.0
传感器类型 CCD CMOS
系统动态范围
(单次曝光,每个像素)
59 dB (1 x 1 binning) 66 dB (1 x 1 binning) 76 dB (1 x 1 binning)
亮度
(最小)*

0.00001 cd/m2 检测限制
0.0001 cd/m2 @ SNR = 60
0.0005 cd/m2 @ SNR = 100

0.0001 cd/m2 检测限制
0.0002 cd/m2 @ SNR = 60
0.0005 cd/m2 @ SNR = 100
0.0005 cd/m2 检测限制
0.0010 cd/m2 @ SNR = 60
0.0015 cd/m2 @ SNR = 100
亮度
(最大)

1010 cd/m2 (带选配的ND滤光片)

系统精度** 照度 ± 3%; 亮度 (Y) ± 3%
短期可重复性*

照度 ± 0.02%;
亮度 (Y) ± 0.02%

照度 ± 0.03%;
亮度 (Y) ± 0.03%
照度 ± 0.02%;
亮度 (Y) ± 0.02%
镜头类型 电子控制对焦和光圈
可用焦距 24, 35, 50, 100, 200 mm 35, 50, 100, 200 mm
视场
(全角, H x V 度数)
24 mm 20° x 15°
35 mm 14° x 10°
50 mm 10° x 8°
100 mm 微距 5° x 4°
200 mm 3° x 2°
35 mm 55° x 37°
50 mm 40° x 28°
100 mm 微距 20° x 14°
200 mm 11° x 7°
35 mm 40° x 27°
50 mm 29° x 19°
100 mm 微距 15° x 10°
200 mm 8° x 5°
35 mm 55° x 37°
50 mm 40° x 28°
100 mm 微距 20° x 14°
200 mm 11° x 7°
最小测量时间*** 0.2 秒 1.0 秒 1.4 秒 0.5 秒 0.6 秒
空间测量功能 亮度、辐射度、照度、辐射照度、发光强度、辐射光强度
单位

英尺朗伯、cd/m2、nit、W/sr/m2、英尺烛光、lux、lux-s、W/m2、W-s/m2、烛光、W/sr

通信接口 以太网 100/1000, USB 2.0 10千兆以太网 (10 GigE)
电源 外部 AC / DC 适配器, 100-240 V, 50-60 Hz, 60 瓦特
尺寸(高 x 宽 x 深) 86 mm x 86 mm x 154 mm 86 mm x 86 mm x 170 mm
重量 1.4 kg 1.2 kg
工作温度 0 - 30°C 15 - 35° C 5 - 35° C
工作湿度 20 - 70% 非冷凝

* 基于100 x 100像素的虚拟探测器尺寸。
** 基于标准A光源或用户对特定光谱的校准。基于100x100像素的虚拟探测器尺寸,以及最短10ms的曝光时间。
*** 对于100cd/m2,使用以太网通信。
规格若有更改,恕不另行通知。

系统规格:

  • Intel® Core i7-8086 CPU @ 4.00 GHz
  • 32 GB已安装RAM

系统推荐:

  • Windows® 10,64位
  • 以太网100/1000, 或USB 2.0(Y2, Y29, 和 Y43)
  • 台式电脑:PCI-E x8通道插槽(Y45, Y61)
  • 笔记本电脑:雷电3端口(Y45, Y61)
