SIG-400
光源近场测量仪

光源近场建模的行业标准

CL-200A


简介

光源近场测量仪是一款全自动测角系统,能捕获光源近场输出的高精度模型。生产的图像数据和RSM提供了完整而精准的光源输出特性,通过ProSource®软件导入到任意主流光学设计包内。配合使用ProMetric®成像色度计,SIG-400则能为LED及其他小光源进行近场发光强度的精准测量。通过优化SIG-400设备进而满足LED研发人员及LED芯片和器件制造商的不同需求。


应用

LED设计/封装设计

LED特性

提供LED模型


优势

收集图像数据

生成行业标准的Radiant Source Models

使用ProSource®光线集导出到光学设计程序


软件

Radiant Source Models

光学和照明设计软件中使用的真实光源近场输出的精确建模。RSM用来模拟几乎任何光源,包括LED、荧光灯、弧光灯、卤钨灯和HID灯。RSM用于生成兼容光学设计软件程序的光线集。

ProSource®

ProSource®生成的光线集包含任意数量的光线、供导出到光学设计软件程序、或导出为通用文件格式。由ProSource®通过RSM生成的光线集比随机蒙特卡洛生成的光线集更高效,从而实现更高精度、更快的光学设计分析。


为LED 和其它小型光源提供精确的近场光强测量系统

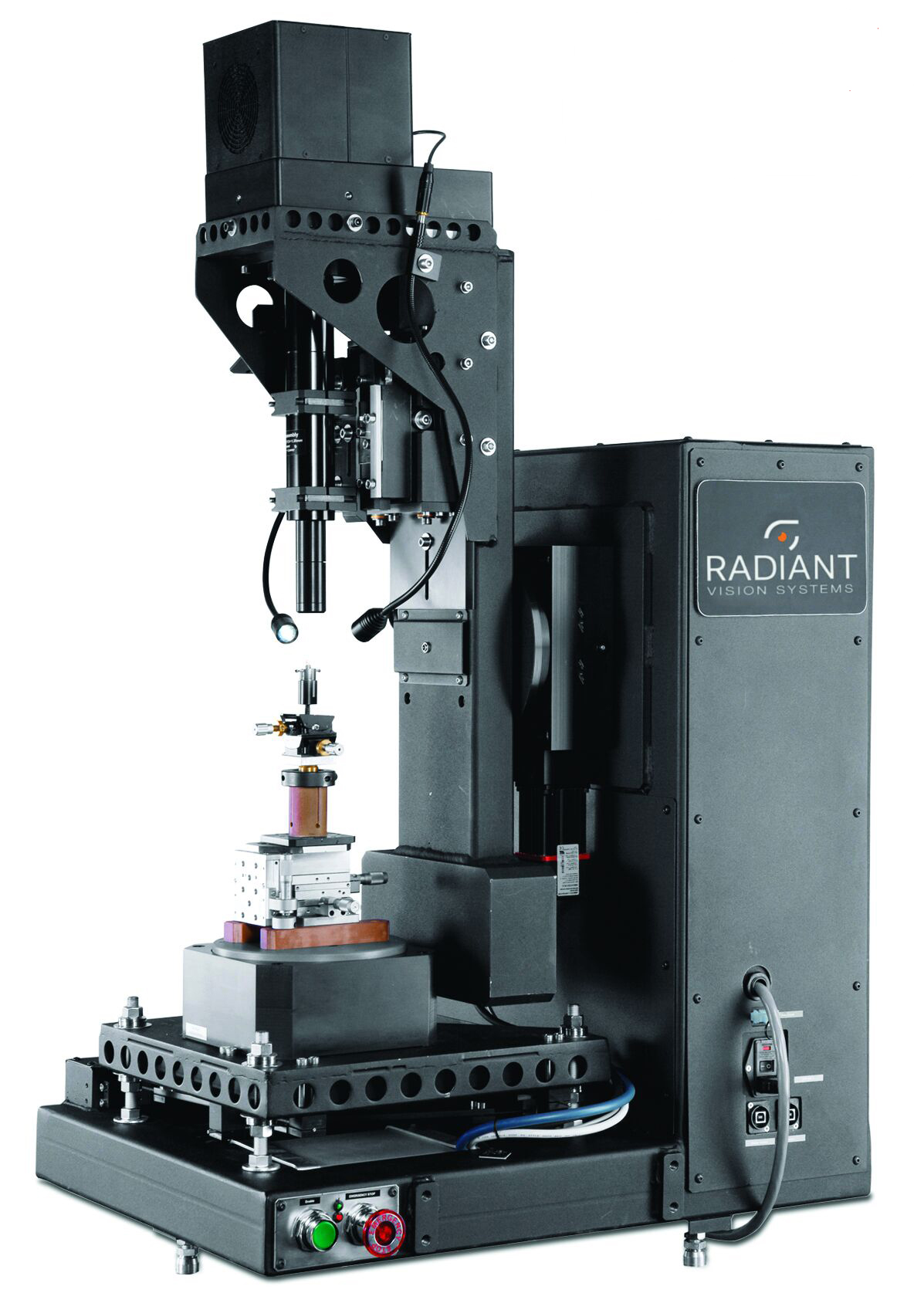

SIG-400(第 4 代 Source Imaging Goniometer®)是一款全自动的计算机控制测角系统,用于满足 LED 研究人员、开发人员、制造商及最终用户描述 LED 芯片或LED器件特性的需求。SIG-400 使用 ProMetric I系列成像色度计生成高精度的 LED 近场模型;该数据可直接用于研究 LED 性能,或通过 Radiant Vision Systems ProSource®软件将其数据导出,可兼容所有主要光学设计软件包。


经济高效的LED测量系统

SIG-400 是 Radiant 的第四代 Source Imaging Goniometer,汇集了光源测量行业超过 15 年的经验。通过整合 Radiant的在成像色度计领域的最新先进技术、强大的结构设计(提供行业领先的精度)和易用的控制软件,SIG-400 可轻松应用于广泛的测量应用。SIG-400 是一款非常经济高效的LED测量系统。

SIG-400 可以从围绕着光源的成千上万个角度抓取和汇集图像及光通量测量结果,以精确描述该光源的近场输出特性。SIG-400 支持测量垂直定向的光源,并可与显微镜和扩展视场光学元件一同订购,从而提供测量 LED 和其它光源的灵活性。


完整的总承包系统为光学设计生成精确输入文件

SIG-400系统包括一台ProMetric®成像色度计、一台对成像色度计和光源定位的测角仪,以及一个 SIG 2.0 控制分析软件。SIG-400 可从多个角度抓取光源图像,从而构建待测器件色度和亮度输出的三维空间图像。这些测量结果经过汇总,制成 Radiant Source Model (RSM) 格式文件,这是用于表述光源近场数据的详细业内标准模型。RSM 包含所有测量信息(包括图像数据),因此测量结果可随时进行详细检查。RSM 用于比较各种 LED 的光学属性和设计,并生成光学设计软件的输入文件,以用于照明器和光学系统设计。

将 Radiant Vision Systems ProSource 软件应用到 RSM,可生成包含任意数量光线的光线集,以便导出到其它光学和照明设计软件包,如 ASAP®, FRED®, LightTools®, LucidShape®, Photopia, IES TM-25, Opticad®, OSLO®, SimuLux®, SPEOS®, TracePro®, and OpticStudio (ZEMAX)以及其他一般文件格式。由于 RSM 是光源的完整描述,因此可用它来随意生成和再生光线集(初步设计时使用较少的光线和最终设计时使用大量的光线),从而使整体设计过程更为高效。

光学规格
CCD类型 全幅、冷却型恒温CCD
CCD位元精度 16位(65,536:1)动态范围
分辨率 512x512或1024x1024像素CCD选项
视场(FOV) 512x512像素CCD 1024x1024像素CCD
标准FOV 2.3mm、4.7mm、9.1mm、13mm、25mm和54mm 4.9mm、10mm、28.7mm、57mm和122mm
扩展FOV:微型
(有SIG-400MF选件)
0.6 mm 1.3 mm
(有SIG-400MF选件) 90 mm 212 mm
色度测量 CIE 1931匹配的XYZ滤光片(也提供仅测光度的型号)
中性密度滤光片 标准配置ND0、1和2;选配最高为ND 5.0
机械规格
整体尺寸 71cmx56cmx125cm
工作占地面积 74cmx127cm
极角移动范围 -10°到370°
方位角移动范围 灯具轴线的37°以内
角步长 极移和方位角移动最小步进0.10°
偏转 光机软件系统综合偏转为0.015 mm
重量 130kg
结构 具有良好热稳定性和刚度的焊接钢板机架
控制和分析软件规格
测量功能 亮度、发光强度
色度:CCT;CIE x,y;u’,v’;E
SIG 2.0软件 自动移动和图像抓取控制
实时、屏上视频显示
灰阶和伪色显示
记录样品对位图像
对位过程屏上显示
图像和图表 亮度横截面图
光强横截面图
亮度 3D 表面标绘
亮度等高线图
发光强度的角分布图
显示多个图形和图像
多次抓取的图形图像比较

*规格如有更改,恕不另行通知。

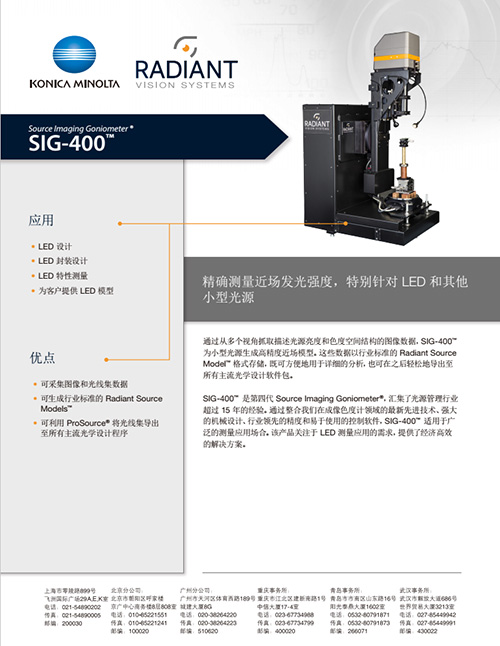

目录下载
