CM-36dG/36dGV/36d

分光测色计

高精度的色彩与光泽同步测量,助力供应链实现数字化色彩管理。









产品介绍

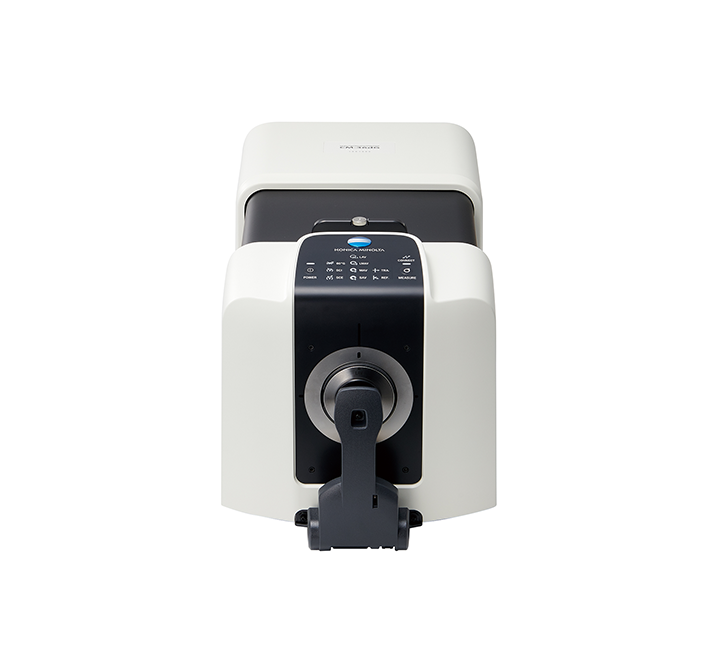

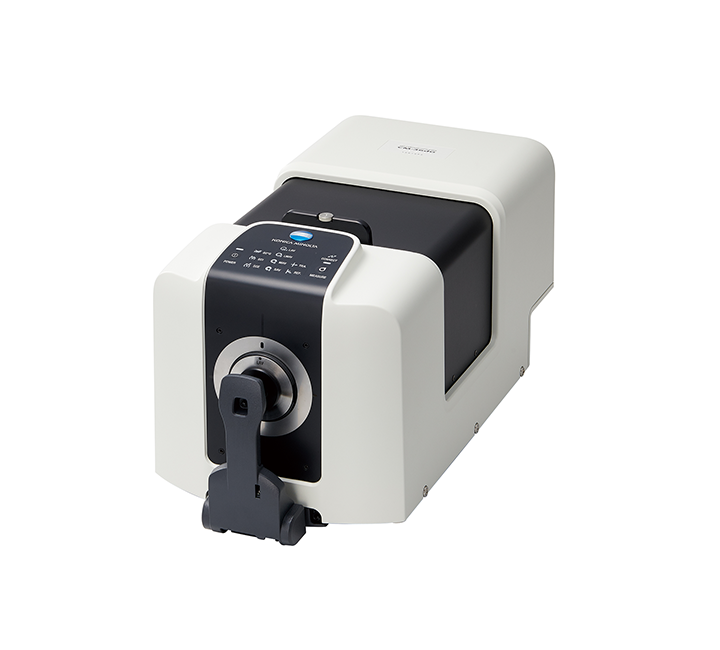

CM-36dG:水平结构型号,可同时测量色彩与光泽,配有UV调节功能。
CM-36dGV:垂直结构型号,功能与CM-36dG相同,更适用于纺织品与纸张测量。
CM-36d:仅测量色彩(光谱反射率)的经济型入门型号。


CM-36dG、CM-36dGV、CM-36d是台式分光测色计CM-3600A和CM-3610A的继任型号,CM-3600A系列型号已广泛应用于汽车,消费电子产品及家用电器行业等领域。新推出的CM-36dG系列产品可满足油漆、塑料、纺织品等不同行业的配色和品控管理需求,轻松实现色彩和光泽的同时测量*1,大大提升检查流程的效率,并以高精度表现实现卓越的色彩管理。此外,CM-36dG系列产品具备创新功能,可以减少因环境温度、湿度引起的示值误差,为用户提供稳定可靠的测量体验。相比之前的型号,CM-36dG的测量操作有了较大改进,显著提升操作人员的生产和检测效率。
* 1 仅限CM-36dG和CM-36dGV

特点

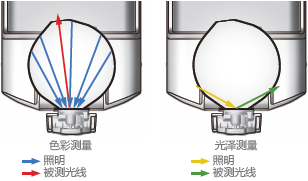

  • 色彩与光泽测量二合一,实现高精度的色彩管理

CM-36dG和CM-36dGV是两款二合一的分光测色计,可同时测量色彩和光泽。轻松实现色彩和光泽的同时测量,大大提升检查流程的效率,并以高精度表现实现卓越的色彩管理和配色计算。

  • 波长修正功能,确保数据稳定性(可选*)

WAA波长修正功能可修正因环境温度、湿度等外部原因导致的测量误差,提高数据稳定性,降低系统容错率。WAA波长分析和调整在白色校准后自动运行,因此无需额外操作。* 可选功能,需额外购买许可证。如需了解更多信息,请与本地的柯尼卡美能达销售代表联系。

  • 仪器兼容性提升,测量数据兼容旧款型号

CM-36dG和CM-36dGV的器间差较小,确保在供应链中的各台仪器及各地色彩管理数据统一。色度器间差位于ΔE*ab0.12(LAV / SCI) 范围内,与旧款型号相比提高20%,同时光泽度的器间差也可媲美甚至超越专用光泽测量仪器。
与旧款的CM-3600A系列也能高度兼容,因此可以继续使用历史目标数据(仅SCI测量数据),减少仪器升级换代的工作量。

  • 简单易用,提升操作人员的测量效率

✔ 测量状态面板可显示测量状态和条件设置,减少操作错误。
✔ 可使用机身上的测量按钮进行测量,操作多项测量时能够简化操作。

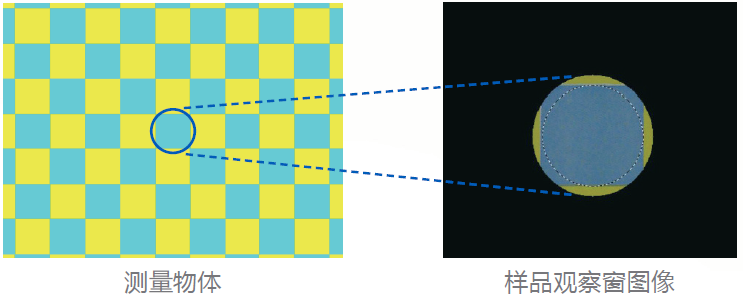

✔ 使用样品观察功能*,可在软件中直接查看样品观察窗界面,简化样品定位操作。
* 需要使用SpectraMagic NX或其他软件。

  • 轻松应对多种被测物

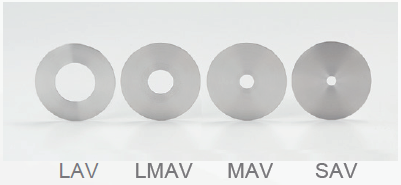

✔ 配有4个不同孔径的测量目标罩,可根据被测物尺寸自由选择。

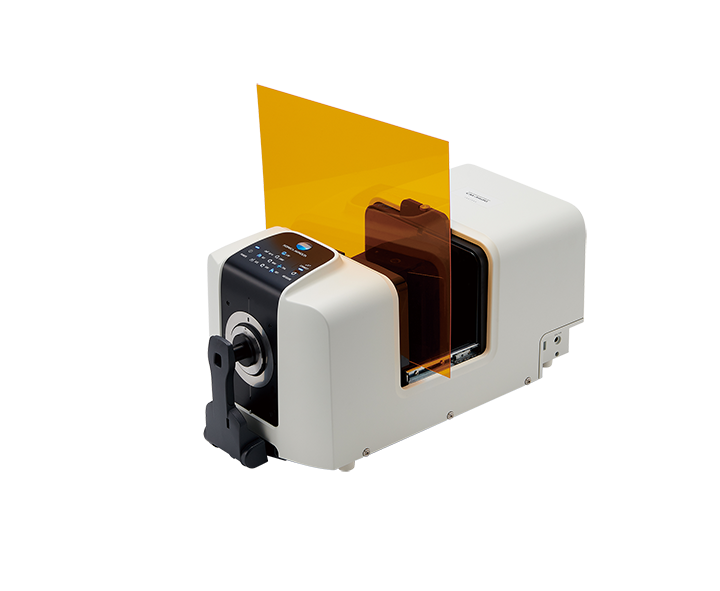

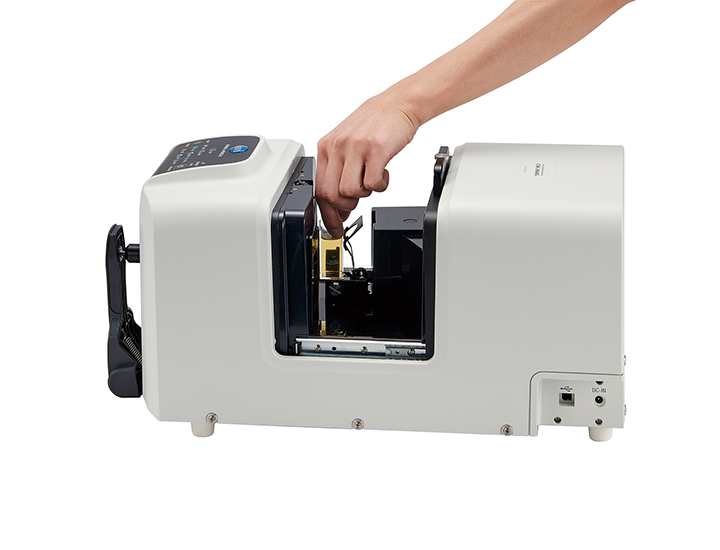

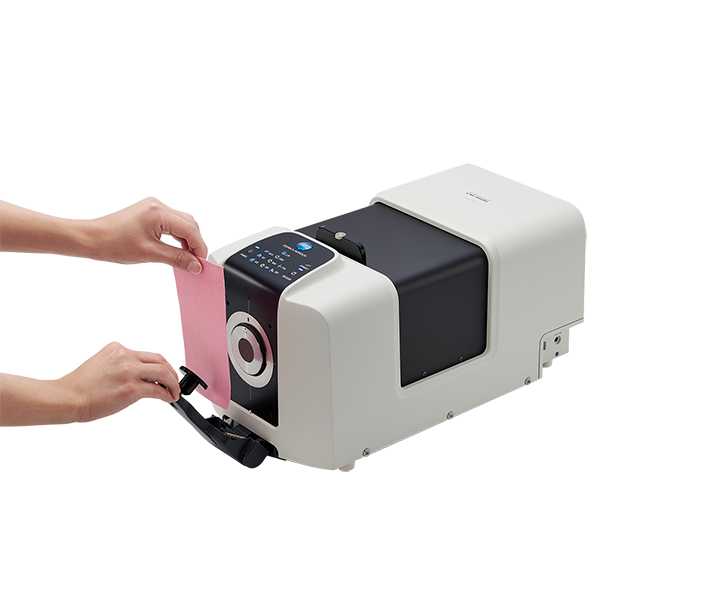

✔ 透射样品室能够大幅度打开,测量更大尺寸的样本。纸张等能够从侧边对准位置,无需裁剪。

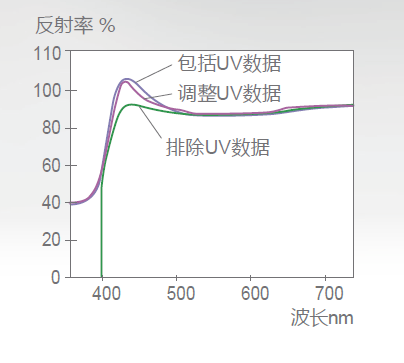

  • UV调整能够准确测量荧光材料

想要准确测量用荧光增白剂(FWA)处理过的纸或布等材料,需要精确控制UV含量及其影响。CM-36dG和CM-36dGV所用的数字UV控制方式能够通过合适的计算将两种氙灯(一种具有完整的UV能量,另一种具有通过400 nm或420 nm UV截止滤光片去除UV能量)的闪光结果结合起来进行控制。此种方法无需进行机械的滤光定位,通过白度指数、色调、亮度或UV配置等进行UV调整。

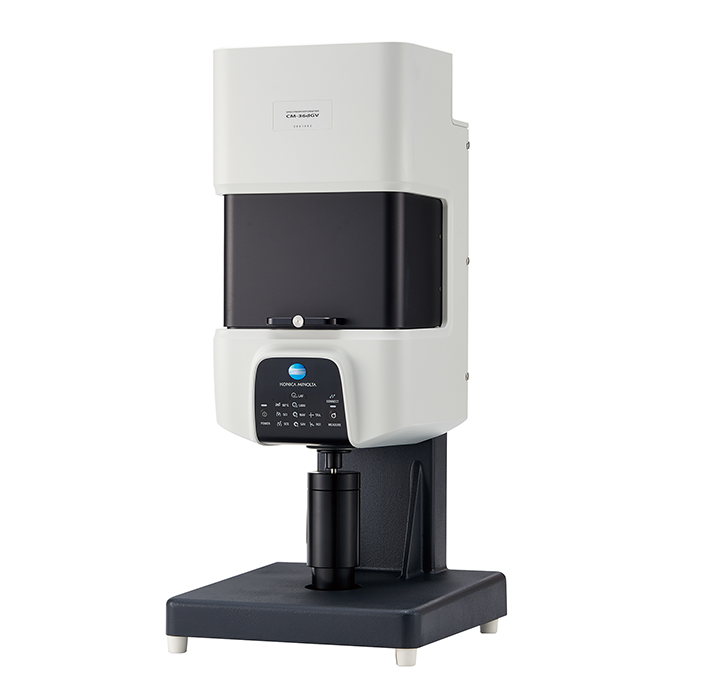

  • CM-36dGV

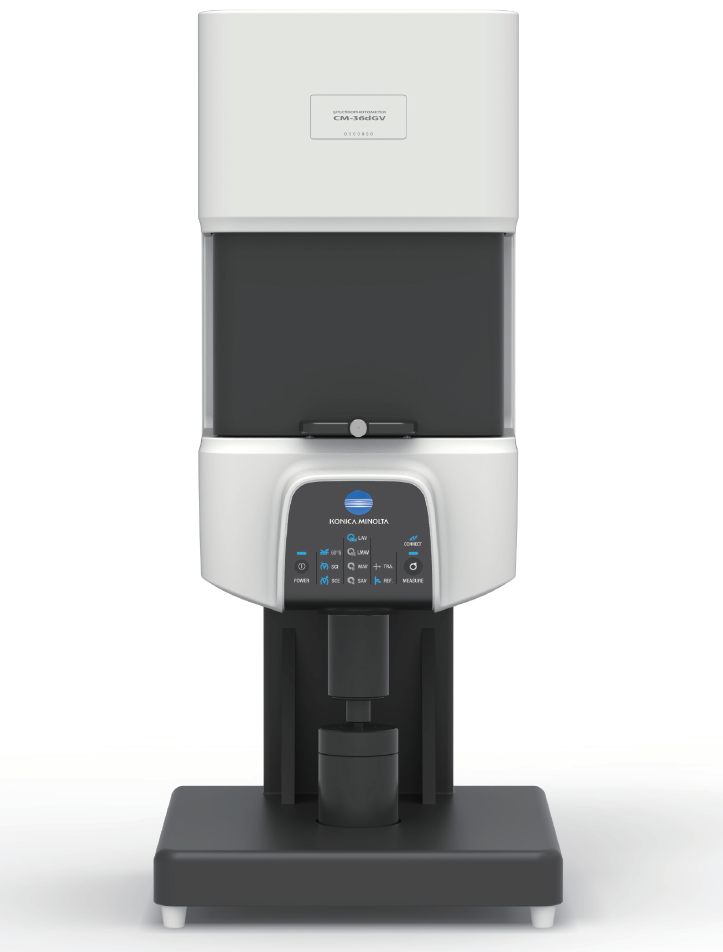

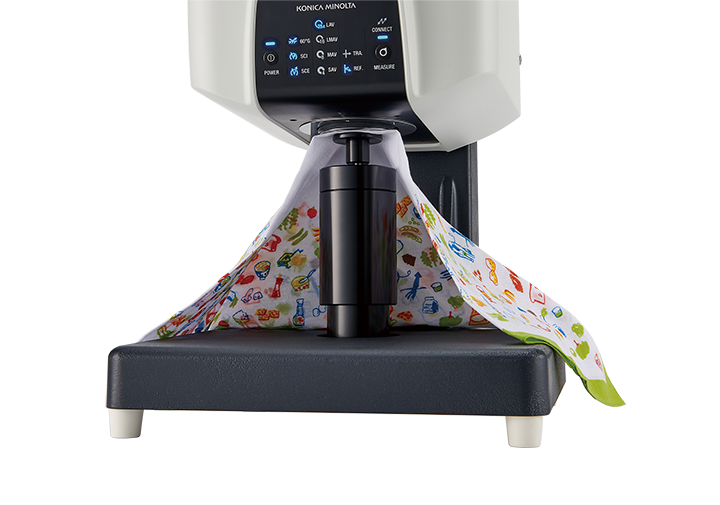

CM-36dGV的测量功能与CM-36dG相同,垂直结构适用于纺织品和纸张的测量需求。

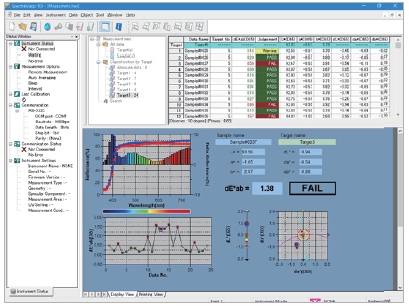

  • 色彩管理软件SpectraMagic NX

SpectraMagic NX是一款功能齐备的色彩管理软件,用户可在电脑上查看、操作和设置分光测色计。用户可以通过排列和编辑光谱图、色差图(2D/3D)、OK/NG指示以及其他对象来创建符合需求的报表。



查看色彩管理软件SpectraMagic NX

规格

CM-36dG CM-36dGV CM-36d
色彩 照明/受光系统 反射测量 di: 8°、de: 8°(漫射照明、8°接收)、SCI(包括镜面反射光)/SCE(排除镜面反射光)可切换
反射测量条件符合 CIE No.15 (2004)、ISO7724/1、ASTM E1164、DIN 5033 Teil7、JIS Z 8722 条件“C”标准
透射测量 di: 0°、de: 0°(漫射照明、0°接收)
透射测量条件符合 CIE No.15 (2004)、ASTM E1164、DIN 5033 Teil7、JIS Z 8722 条件“G”标准
积分球尺寸 Ø152 mm(6 英寸)
传感器 双排 40 组硅光电二极管阵列
分光方式 衍射光栅
波长范围 360 至 740 nm
波长间隔 10 nm
半波宽 约 10 nm
反射率测量范围 0 至 200%;分辨率:0.01%
照明光源 脉冲氙灯 × 3(2 带紫外光截断滤镜) 脉冲氙灯 × 1
LAV LMAV MAV SAV 透射 LAV MAV SAV
照明区域 Ø30 mm Ø20 mm Ø11 mm Ø7 mm Ø24 mm Ø30 mm Ø11 mm Ø7 mm
测量区域 Ø25.4 mm Ø16 mm Ø8 mm Ø4 mm Ø17 mm Ø25.4 mm Ø8 mm Ø4 mm
重复性 色度值:标准偏差在ΔE*ab 0.02以内
光谱反射率:0.1% 以内的标准偏差(测量条件:白色校准执行后,以 10 秒为间隔,测量白色校准板 30 次)
色度值:标准偏差在ΔE*ab 0.03以内
光谱反射率:0.1% 以内的标准偏差(测量条件:白色校准执行后,以 10 秒为间隔,测量白色校准板 30 次)
器间差 ΔE*ab 0.12 以内
(基于 12 块BCRA系列 II 色板的平均值;LAV/SCI。
与标准机在柯尼卡美能达标准测量条件下的测量值相比较)
ΔE*ab 0.15 以内
(基于 12 块BCRA系列 II 色板的平均值;LAV/SCI。
与标准机在柯尼卡美能达标准测量条件下的测量值相比较)
UV设置 100% / 0% / 调整
(UV 即时数字调整,无需机械滤光运动)*1;400 nm 和 420 nm UV 截断滤镜
无调整功能 (UV100%)
光泽 测量角度 60°
照明光源 白色 LED
传感器 硅光电二极管
测量范围 0-200 GU;分辨率:0.01 GU
测量区域 MAV(LAV/LMAV/MAV 色彩测量口径):10 x 8 mm 椭圆
SAV(SAV 色彩测量口径):Ø3 mm
重复性 标准偏差位于0至10 GU内:0.1 GU
10至100 GU:0.2 GU
100至 200 GU:0.2%
(以10秒为间隔测量30次)
器间差 0至10 GU:±0.2 GU
10至100 GU:±0.5 GU
(MAV.与在柯尼卡美能达标准条件下使用主机测量的数据进行比较)
遵循标准 JIS Z 8741(MAV)、JIS K 5600、ISO 2813、ISO7668(MAV)、ASTM D523-08、ASTM D2457-13和DIN 67530
测量时间 约 3.5 秒(SCI+SCE 测量)
约 4 秒(SCI+SCE+GLOSS 测量)
最小测量间隔 约 4 秒(SCI+SCE 测量)
约 4.5 秒(SCI+SCE+GLOSS 测量)
约 4 秒
(SCI+SCE 测量)
样品观察功能 使用内置相机。
使用 SpectraMagic NX 3.2 或更新版本等可选软件可以查看/复制图像
波长修正功能*2 WAA(波长修正)技术
接口 USB2.0
目标罩自动检测
电源 专用交流电源适配器
操作温度/湿度范围 温度:13 至 33°C,相对湿度:80% 或更少 (在 33°C 下) 无凝露
储存温度/湿度范围 温度:0 至 40°C,相对湿度:80% 或更少 (在 35°C 下) 无凝露
尺寸(宽x高x长) 约 248×250×498 mm 约 300×677×315 mm
重量 约 8.4 kg 约 14.0 kg 约 8.3 kg
标准配件 白色校准板;目标罩(LAV、LMAV、MAV、SAV);光泽度校准板;零位校准盒;USB 数据线(2 m);交流适配器;防尘罩;配件盒;清洁布 白色校准板;目标罩(LAV、LMAV、MAV、SAV);光泽度校准板;零位校准盒;USB 数据线 (2 m);交流适配器;防尘罩;配件盒;清洁布 白色校准板;目标罩(LAV、MAV、SAV);零位校准盒;USB 数据线 (2 m);交流适配器;防尘罩;配件盒
可选配件 色彩管理软件 SpectraMagic NX;透射样品夹;比色皿(玻璃;2 mm、10 mm、20 mm);塑料比色皿(2 mm、10 mm、20 mm);透射零位校准板;色砖 色彩管理软件 SpectraMagic NX;透射零位校准板;不透明度测量夹具;色砖 色彩管理软件 SpectraMagic NX;色砖

*1 UV 数字调整需要使用 UV 调整软件(SpectraMagic NX Pro 3.2或更新版本附带)
*2 需要购买 WAA 许可证。
