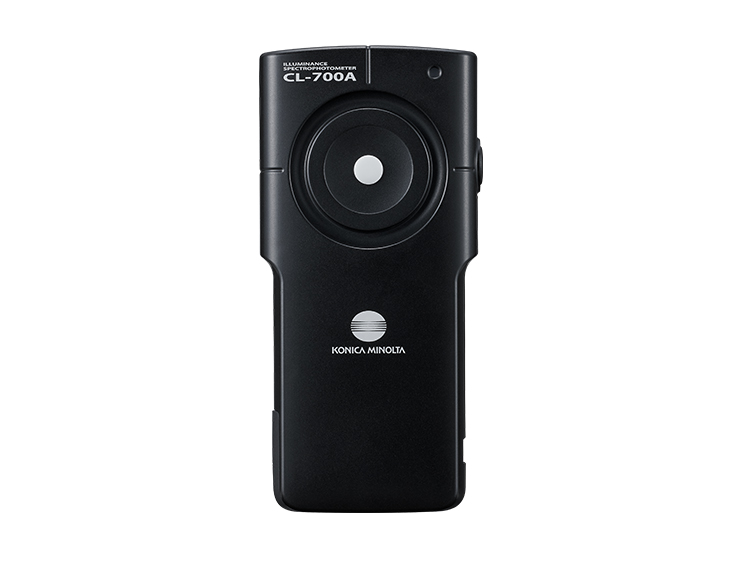

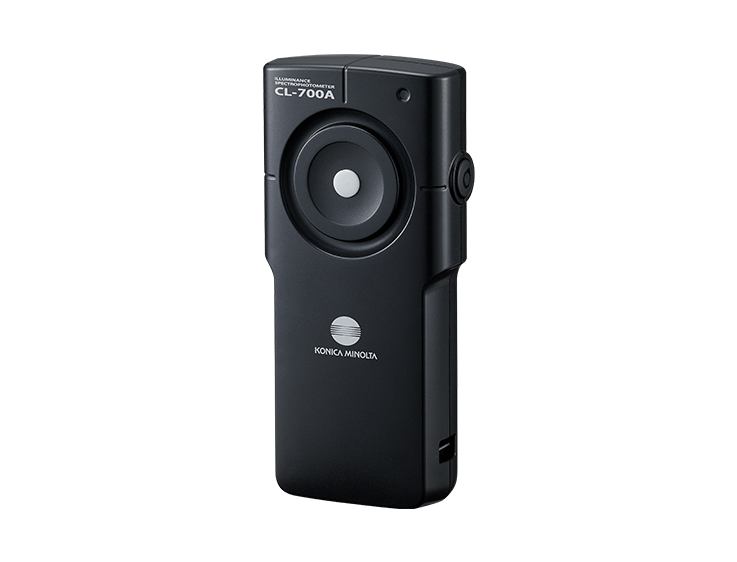

分光辐射照度计
CL-700A
分光辐射照度计CL-700A专为精度要求高、快速、多样的光环境测量而设计，具备超宽照度测量范围与宽波段光谱测量能力，适用于新兴照明技术测量。
CL-700A凭借强大的性能与便捷的操作，可为用户带来可靠的测量结果，简化工作流程。
分光辐射照度计CL-700A为包括近红外范围内的宽波长光源，提供快速、稳定、可靠的测量值，有助于提升光品质评价，提高开发和制造工艺改良效率。
CL-700A是旧型号CL-500A的升级版本，测量波长除了包括可见光，还覆盖了近红外至1000
nm的范围。这使得使用近红外光的新应用领域（如自动驾驶和安全、安防系统）的评估测量成为可能。在低照度下，CL-700A也能实现业界领先的高速测量（在0.01lx下约5秒）。CL-700A还支持同时多点测量，具有紧凑的设计，适合集成到生产线系统中。

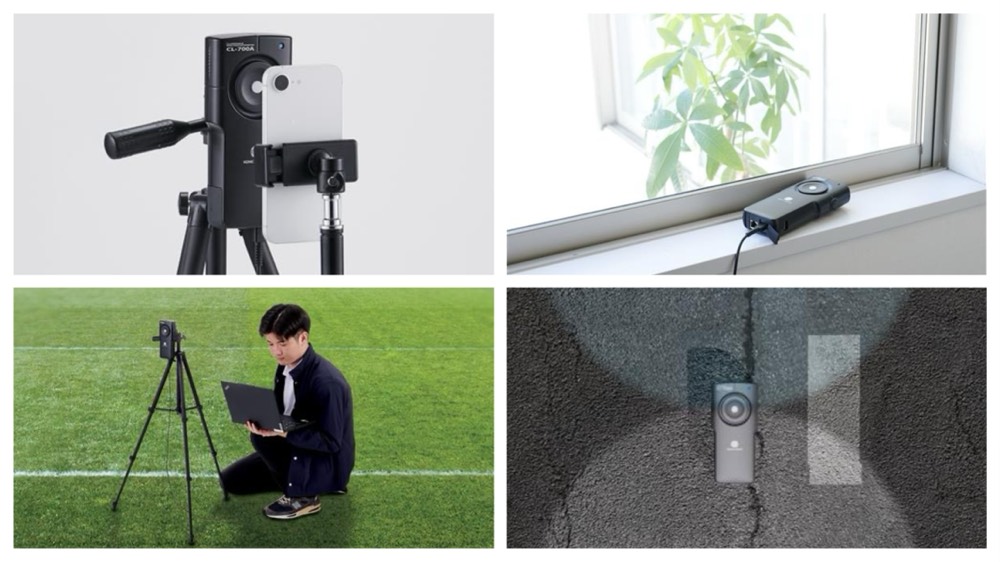

CL‑700A 适用于不同场景的光测量方案，包括体育场照明、工作室照明、建筑与道路照明、植物照明以及移动通信设备的照度与色彩校准等多种应用，满足广泛的光测量需求。
分光辐射照度计CL-700A产品介绍：
CL-700A是一款创新型的分光辐射照度计，即使在低照度下也能实现高速、精确的照度与色度测量，适用于现有及新兴的照明技术测量。

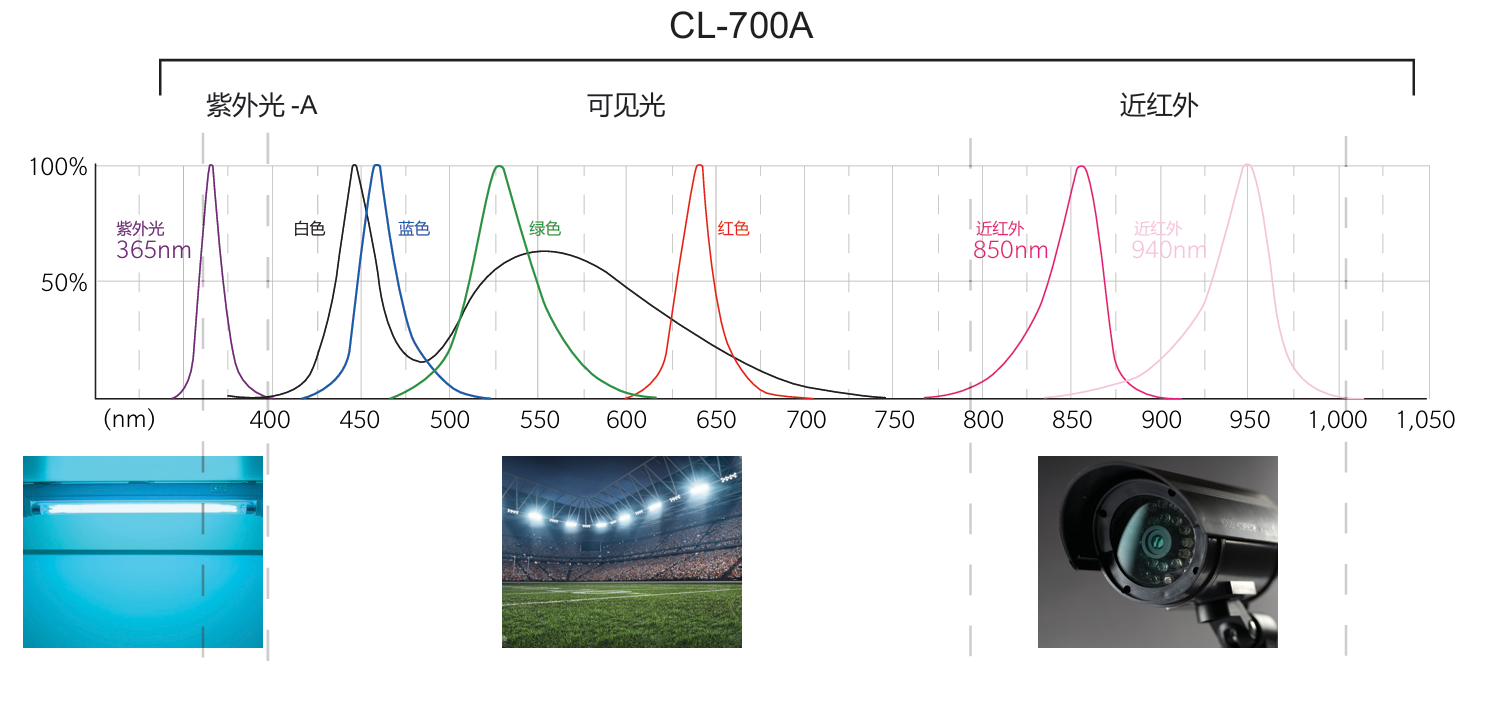

近红外与可见光测量范围
CL-700A提供从可见光到近红外的宽波段光谱测量能力（360nm-1000 nm）。这可以精确评估LED芯片、显示屏、照明、投影仪、图像传感器、智能手机摄像头、AR/VR穿戴设备、安防系统等。
低照度下的高速测量
CL-700A照度测量范围从0.01lx ~ 200,000lx, 实现从微光到高光环境的准确评估。
更宽的照度测量范围
CL-700A可在5秒内测量低至0.01lx。在低光照环境下，CL-700A是投影仪和近红外测量的理想选择。

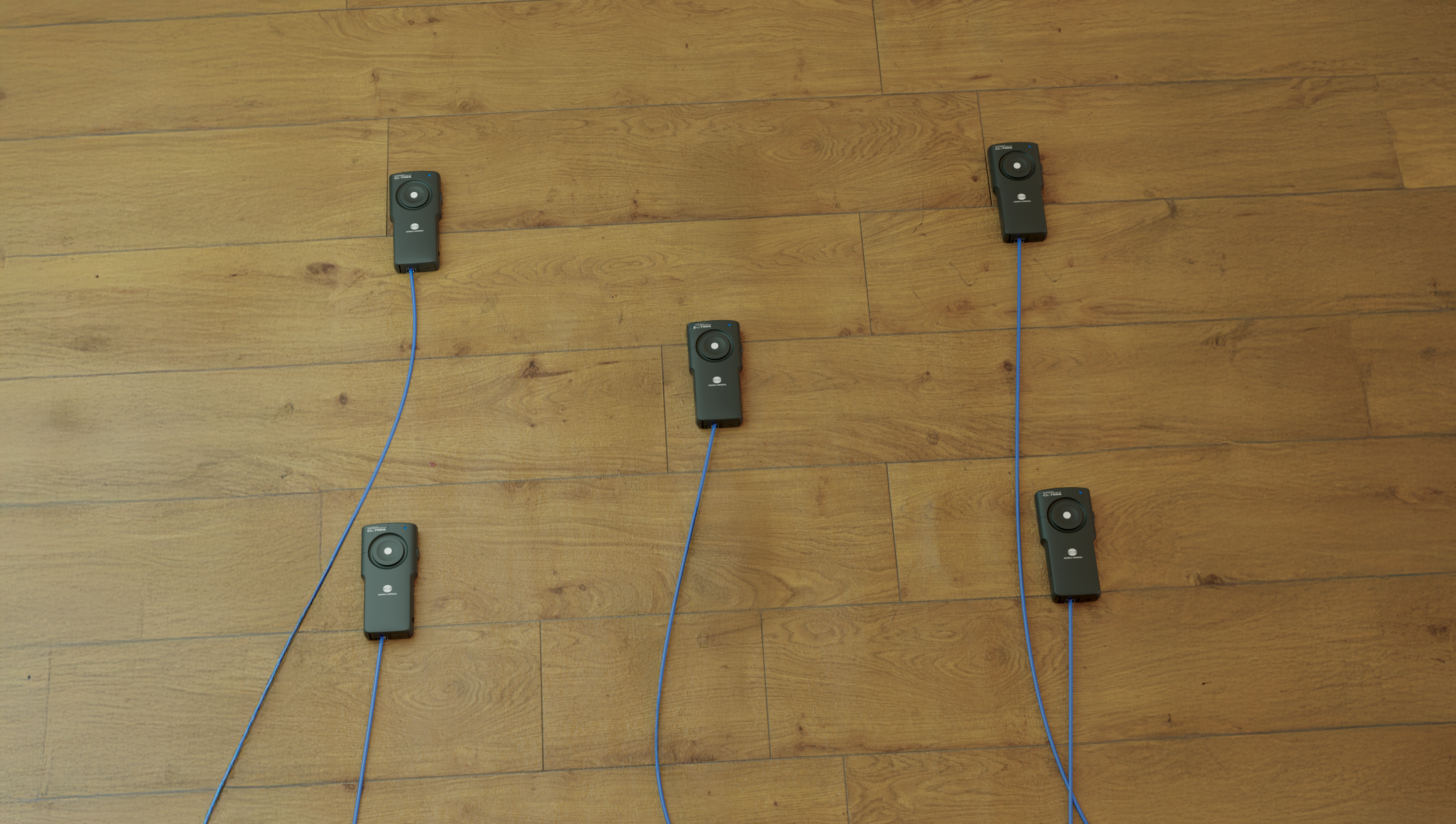

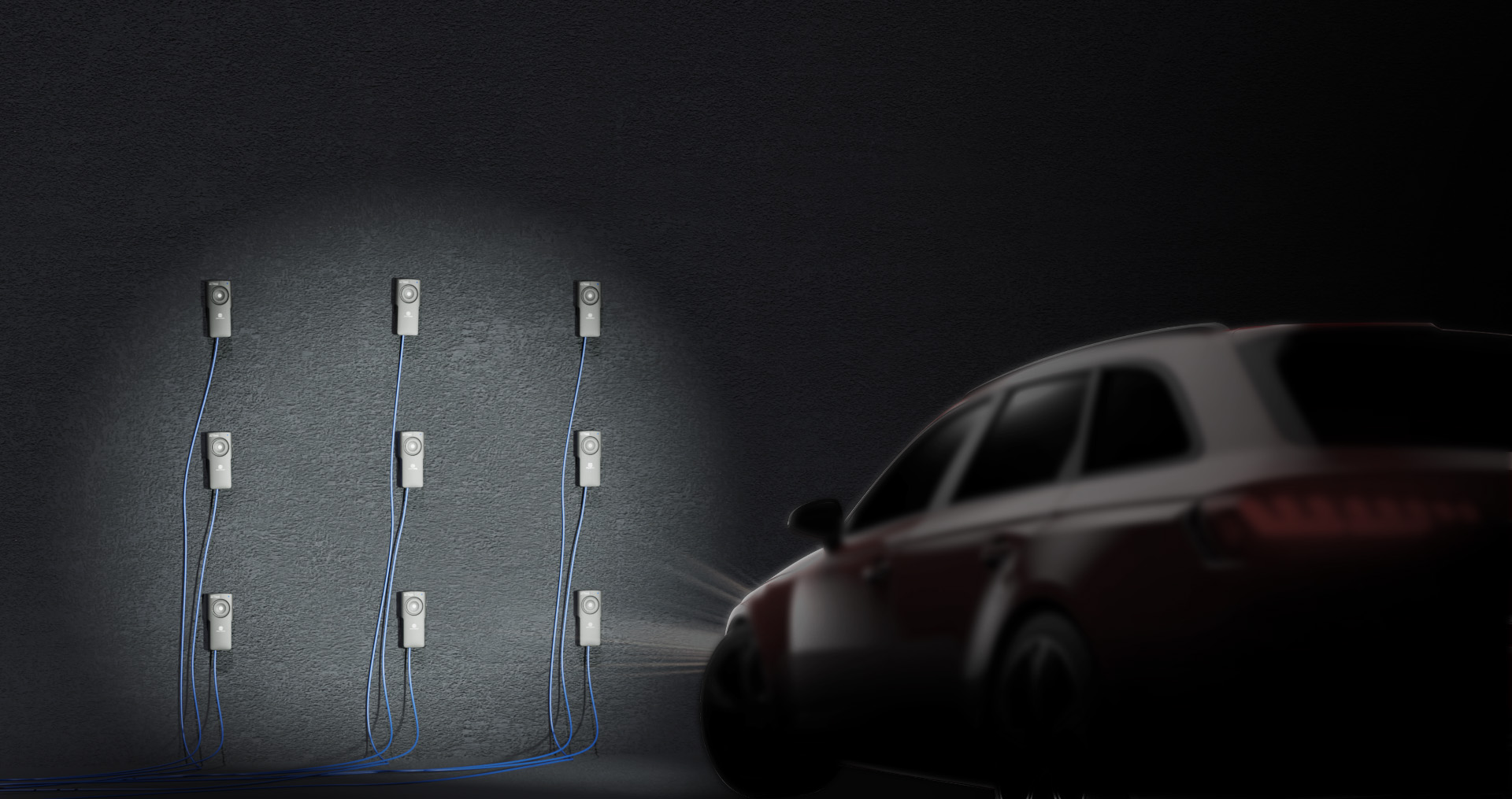

同时支持多点测量
至多可同时连接15台CL-700A，便于同时测量不同位置和区域，允许对广泛或复杂区域的照度及色彩分布进行全面评估。

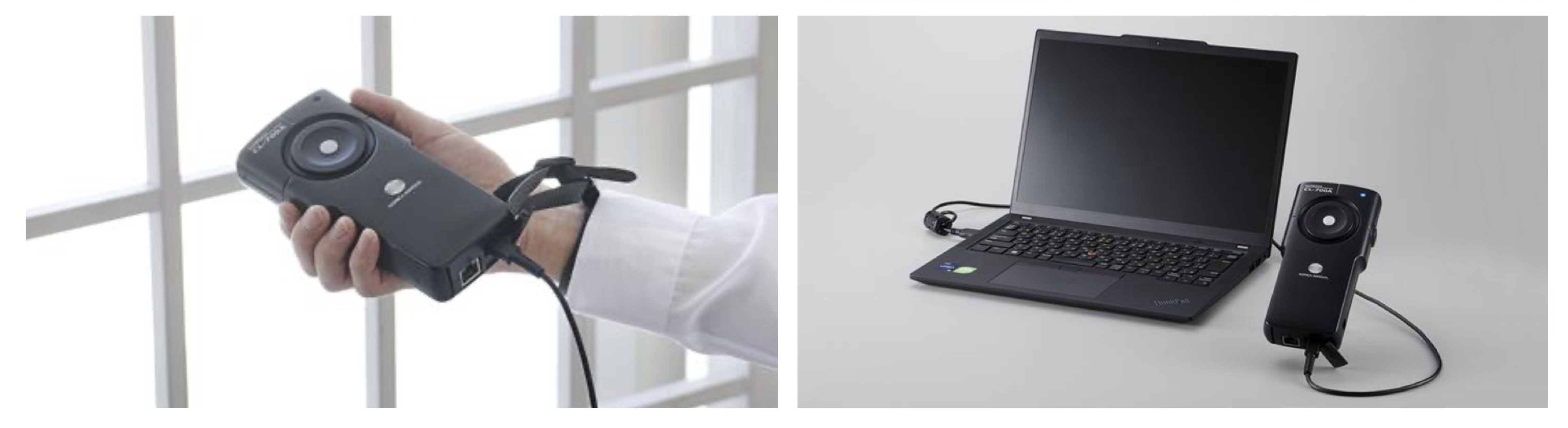

手持式适合嵌入集成
CL-700A设计轻巧紧凑，易于集成，可被无缝整合到各类检测与制造设备中，适用于多种工业场景。CL-700A也支持融入自动化工作流程，实现无人值守下的实时数据持续采集。
主要规格
| 型号 | CL-700A |
|---|---|
| 照度计等级 | 遵循 JIS C 1609-1：2006 特殊型照度测量仪（*1） 遵循 DIN 5032-7：1985 classB（*2） |
| 测量波长范围 | 360～1000 nm |
| 输出波长间隔 | 1 nm |
| 光谱波长宽度 | 约10 nm（半波宽） |
| 波长精度（*3） | ±0.3 nm（JIS Z 8724：2015 中规定的 435.8 nm、 546.1 nm、696.5 nm、及 912.3 nm 的校准波长） |
| 照度测量范围 | 0.01～200,000 lx（色度精度保证范围为 0.5 lx 以上） |
| 精度（*4）（标准光源 A） | Ev ：±2％ ±1 digit |
| xy ：±0.0015 （5 ～ 200,000 lx） xy ：±0.003 （0.5 ～ 5 lx） |
|
| 重复性（2σ）（*4）（标准光源 A） | Ev ：0.5％＋ 1 digit |
| xy ：0.0005 （50 ～ 200,000 lx） | |
| xy ：0.001 （10 ～ 50 lx） | |
| xy ：0.002 （5 ～ 10 lx） | |
| xy ：0.004 （0.5 ～ 5 lx） | |
| 可见光区域相对光谱响应特性（f1'） | 1.5％ 以下 |
| 斜入射光特性（f2） | Ev ：3％ 以下 |
| 温度特性（fT） | Ev ：±3％ |
| xy ：±0.003 | |
| 湿度特性（fH） | Ev ：±3％ |
| xy ：±0.003 | |
| 测量时间（*5） | Super FAST 模式：0.3 秒以内 FAST 模式：0.5 秒以内 NORMAL 模式：约 0.5 ～ 5 秒 |
| 测量参数 | X,Y,Z |
| Ev,x,y | |
| u',v' | |
| Tcp（相关色温），duv | |
| λd（特征波长），Pe（激发纯度） | |
| Ra（平均显色指数） | |
| Ri（i=1～15）（特殊显色指数） | |
| TM-30-20（*6） | |
| TLCI （*6） | |
| SDCM（*6） | |
| Ev’,S/P | |
| EML（等效黑视素照度） | |
| PPFD | |
| Ee（辐射照度）（*6） | |
| Ee（λ）（分光辐射照度） | |
| 光谱图，峰值波长（*6） | |
| 其他功能 | 自动零位校准 / 波长校正 |
| 用户校准数据输入输出控制（*6） | |
| 平均测量 | |
| 连续测量（*6） | |
| 多点测量（最多 15 台）（*6） | |
| 颜色匹配函数：2° 标准观察者、10° 标准观察者、 | |
| CIE170-2（2°）、CIE170-2（10°） | |
| 显示语言（CL-S30） | 英文、日文、简体中文 |
| 接口 | USB2.0、以太网 |
| 电源 | USB 总线电源（使用 USB 时）， |
| PoE（使用以太网时，符合IEEE802.3af） |

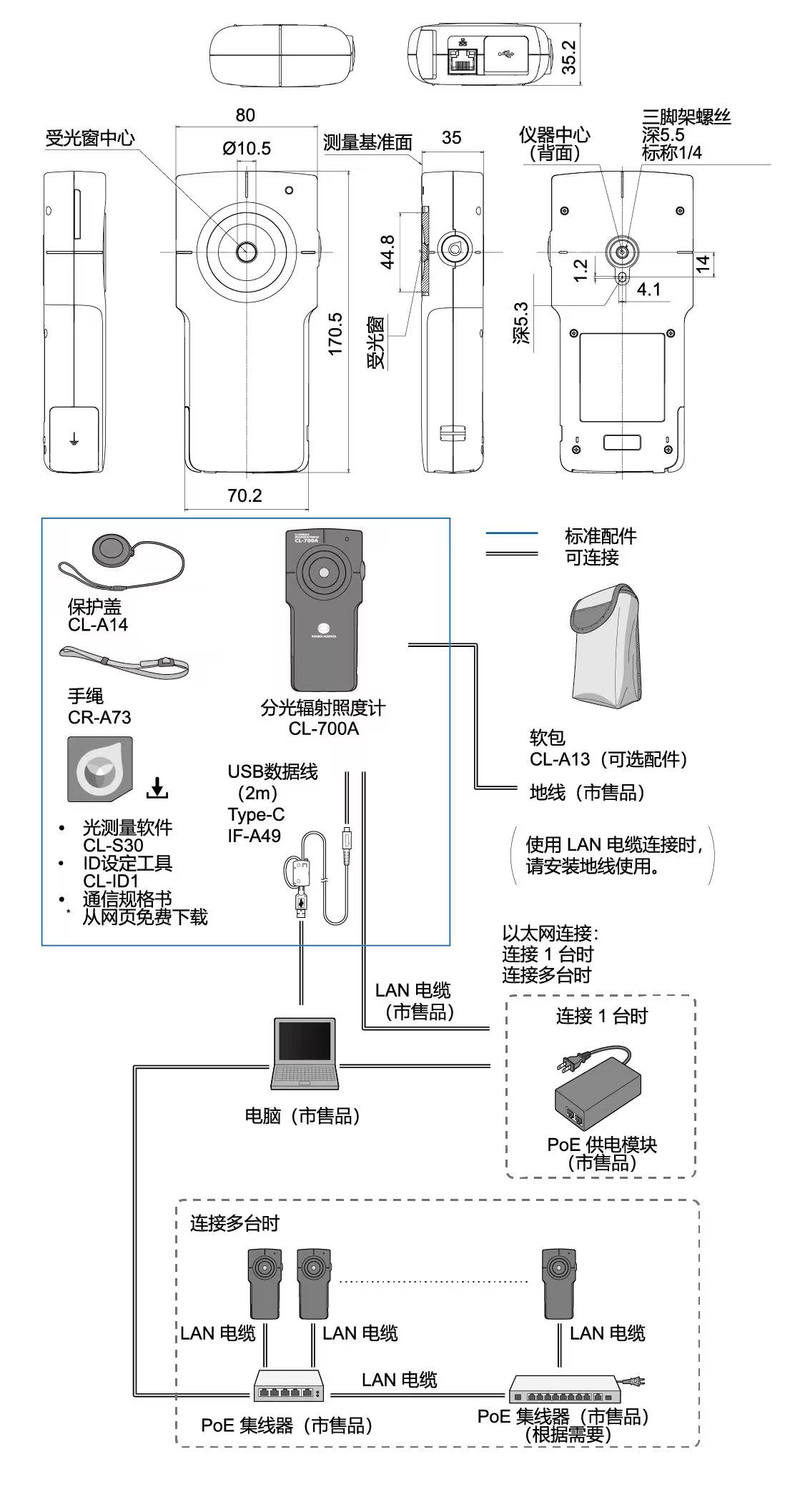

尺寸图 & 系统图

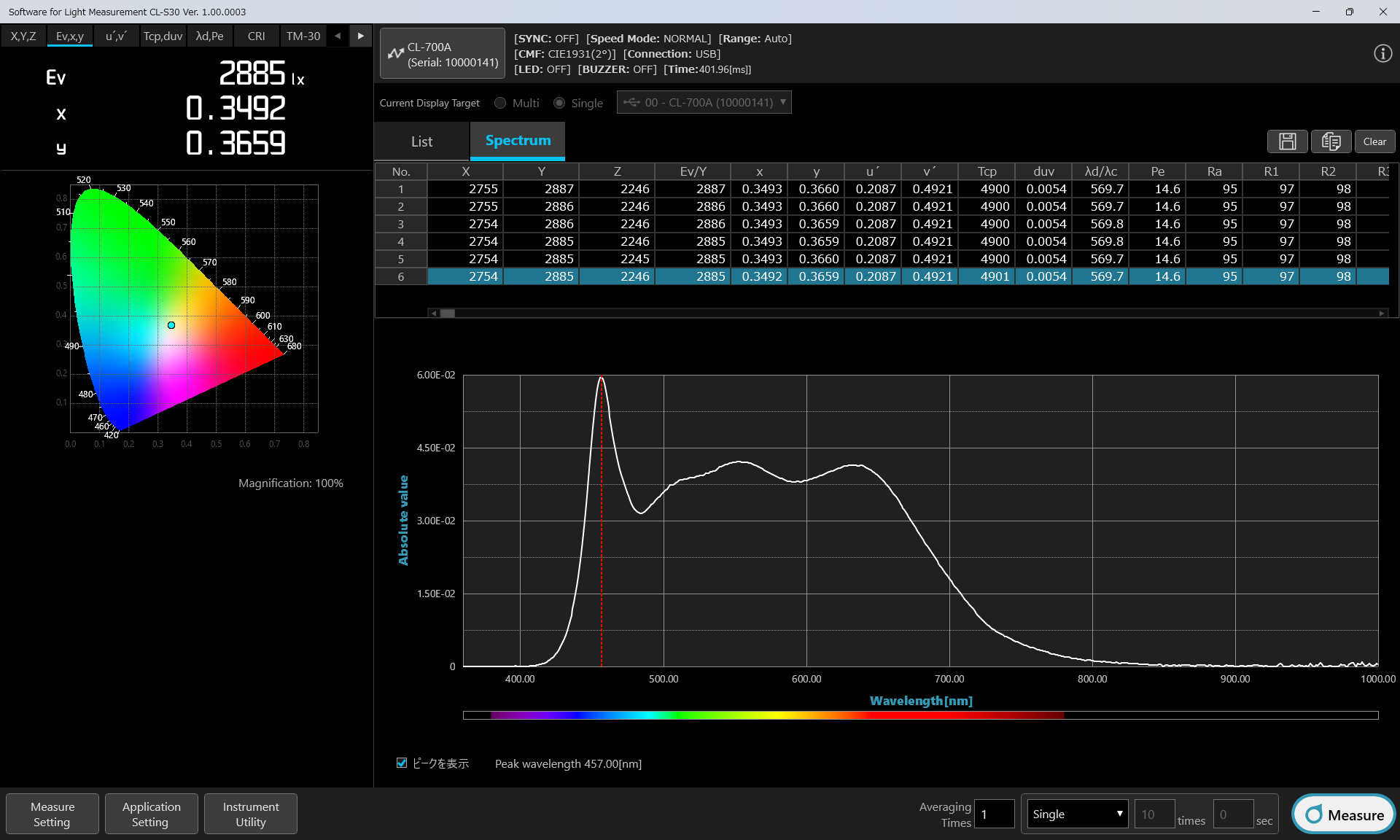

| 系统要求 | 光测量软件CL-S30 |
|---|---|
| 操作系统 | Windows® 11 Pro 64 位； |
| macOS® Ventura macOS® Sonoma |
|
| 计算机须满足适用操作系统的系统要求或下列系统要求（以较高者为准）。 | |
| CPU | Intel Core i 系列或更高配置的处理器 |
| Apple Silicon M1 或更高芯片配置的处理器 | |
| 内存 | • 8 GB 及以上 |
| • 当测量总数量 【连接的仪器数量 × 单次最大测量次数】 超过 40,000 时， 建议使用 16 GB 及以上内存 | |
| 硬盘 | • 至少需要 100 MB 的可用存储空间 |
| • 其中至少 50 MB 的可用空间需位于系统盘 （即安装操作系统的硬盘） | |
| 显示 | 至少支持 1,280 × 768 像素，16 位色彩显示的显示硬件 |
| 接口 | • USB 2.0 或以上（用于仪器连接） |
| • 需要连接互联网以下载软件 | |
| • 通过以太网连接时，需要使用 CAT6A 网线 | |
| 显示语言 | 英语，日语，简体中文 |
*1 在JIS C1609-1:2006一般型AA级照度计的条件中，不符合以下条件
• Speed Mode设为 NORMAL模式时，在范围7至10中，不符合 “5.5显示部的特性（响应时间）”
• 低于0℃ 时，超出操作温度范围，不符合 “5.7 温度特性”
• 没有显示部，不符合 “6.3 显示部”
其他所有条件均符合
*2 在 1 lx 以上的照度范围内
*3 在本公司的试验条件下（零位校准后温度变化在 2℃ 以下）
*4 NORMAL 模式（23℃±2℃，相对湿度 75% 以下的环境下）
*5 测量时间为以下条件中的值
• 从操作终端发出测量请求到完成接收测量仪结果的时间
• USB 连接时
• Super FAST模式为Manual 范围设定时
• Buzzer Drive Mode OFF 时
连接 15 点时（以太网连接），在标注的测量时间+1秒以内
*6 连接CL-S30时可以使用。没有可执行本功能的通信指令。
