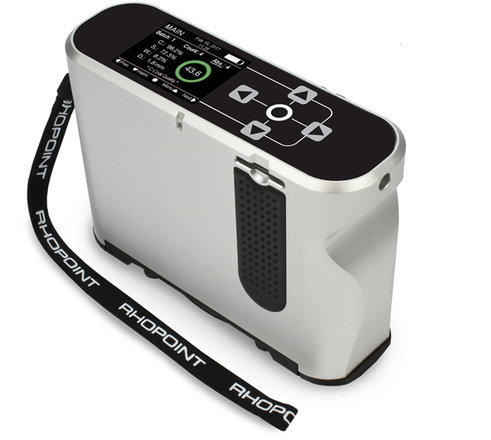

Rhopoint TAMS
全外观测量系统

新一代涂装质量测量仪器,创立了外观测量的新标准。对比度、锐度、波纹度和主结构尺寸的全新数值,符合视觉感知的定义。
点击查看Rhopoint TAMS全外观测量系统操作演示视频


对车辆喷漆工艺的表面质量、粗糙度以及波纹度进行分析


全外观测量系统,适用于测量:

材料(R-Mat模式)
电泳涂层(E-Coat模)
面漆涂层(C-Coat模式)

TAMS是一种量化外观质量的全新方式,受Rhopoint、大众公司和奥迪公司之间四年合作的启发。这种创新的新技术以人类对表面外观品质的感知为模型,提供了让视觉外观信息理解和交流发生革命性变化的新的参数。
Rhopoint TAMS可测量及仿真喷漆工艺各阶段(从原材料到面漆)的表面。此创新设备具有多项优点,如搭载有高分辨率相机,兼具手持设备的便携性,简单易用。



TAMS全外观测量系统

材料特性的真实再现


为评估原材料适用性、改善工艺,并全面把控最终外观的影响因素,需通过分析数据把控喷漆工艺对钢、铝等底 材的粗糙度的填充、平滑以及遮盖效果。
拥有图像采集功能的 Rhopoint TAMS 采用相位测量偏折法(Phase Measurement Deflectometry,PMD)作为其测量技术之一,其可在五秒内提供符合ISO 16610标准的原材料及喷漆工艺表面的高分辨率3D高度图。
根据DIN EN ISO 4287 (如光学Ra) 或DIN EN ISO 25178测量得出的区域高度信息(如Sa)可通过图形分析软件以*.res格式导出,以进行二次分析。所有测量结果均与Rhopoint旗下的图像分析软件“Optimap Reader”兼容。



材料特性的真实再现

通过自带Optimap Reader软件分析
两种滤波形式的表面

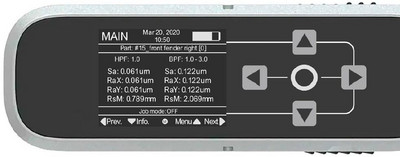

从容不迫——管控各道工序


电泳涂层的生产环节可影响最终质量,所以需要对过程进行细致把控。
采用Rhopoint TAMS及其先进质量参数(例如,ISO GPS纹理分析粗糙度指数Sa)控制电泳涂层,为您提供完整的喷漆工艺概述。在确保最终质量的同时,降低生产成本。
除高度指数分析功能之外,还可通过Rhopoint质量指数助您轻松评估电泳涂层的整体质量,并为您提供简洁的报告。
与R-Mat模式类似,所有高度测量数据均与Rhopoint旗下的Optimap Reader软件或其他商用分析软件兼容。


从容不迫——管控各道工序

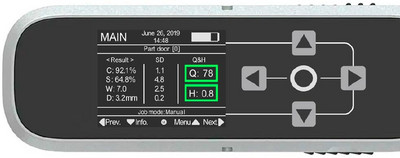

面漆测量—所测正如所见


汽车的漆面必须具备舒适的视觉效果,从而吸引消费者眼球。Rhopoint TAMS具备业内领先的高视觉感知关联性的参数和简单易懂、方便沟通的数据。
Rhopoint TAMS通过测量指定区域表面的反射图像,对面漆进行评测。Rhopoint TAMS不仅能提供主要表面参数的对比度、锐度、波纹度以及主结构尺寸,还可通过独有的品质度和一致度指数,模拟客户的视觉偏好。


面漆测量—所测正如所见



与视觉感知相符的测量方式


品质度“Q” 用于评价表面总体质量的视觉等级,100%代表面漆为理想镜面状态。



一致度“H” 依托大众、奥迪关于人类感知的广泛科学研究,该示值表示相邻零部件的一致性。此示值>1.0时表示零部件在目视观察上并不相似,相邻观察时(如门对门)会降低整体视觉的一致性。



对比度“C” 对比度与表面颜色相关;白色和银色表面的对比度较低,黑色的对比度高达 100%,对比度量化了橘皮和雾度效应的视觉影响,两者在高对比度的颜色下更明显。

低对比度

高对比度



锐度“S” 锐度可表示表面反射图像的清晰度,100%即反射的图像完整、清晰。锐度反映了处于近距离观察(<0.5m)时,目视看到的细节层次,以及处于展厅视距观察(1.5m)时,目视看到的雾度和清晰度。

低锐度

高锐度



波纹度“W” 波纹度与人类感知相关,可表现表面波纹对处于展厅观察视距(1.5m)的观察者的影响。表面波纹度为外观质量的决定性因素。

低波纹度

高波纹度



主结构尺寸“D” 表示处于展厅观察视距时可感知的主结构尺寸。示值为1-10mm,主结构尺寸是决定相邻部件一致度的重要参数。

小的主结构尺寸

大的主结构尺寸

Rhopoint TAMS 规格表
操作界面 5个电容感应按键
测量操作 实体按键
电容感应按键
压力感应式自动测量传感器
测量时间 5秒 图像拍摄
2秒 数据处理
显示 全彩IPS显示屏
电源 可充电式锂聚合物电池
续航 一次充电可最长使用5小时
内存 > 100,000个数据
32GB内部储存/32GB SD卡
数据传输 SD卡(另有以太网连接形式)
光学系统 双重对焦系统
空间分辨率(表面) 37μm像素
测量区域(表面) 27 x 16mm
产品集成 RFID标签读取器(选配)
尺寸/重量 172 x 136 x 56 mm / 约1000g
附带传感器 加速度传感器
方向传感器
4*压力传感器(用于测量)
WS-BANDS
(C-/E-COAT 模式)
Sa_A Sa_B Sa_C Sa_D Sa_E Sa_SW Sa_LW
波长范围 [mm] 0.1 - 0.3 0.3 - 1.0 1.0 - 3.0 3.0 - 10.0 10.0 - 13.5 0.3 - 1.2 1.2 - 12.0
分辨率(显示屏) 0.1
重复性 [SD] 0.1
复现性 [SD,最大] 0.3
TAMS-STD
(C-COAT模式)
对比度 锐度 波纹度 主结构尺寸 品质度 一致度
参数 [单位] C [%] S [%] W [“W” 单位] D [mm] Q [%] H [“H” 单位]
最小值 0.0 0.0 0.0 0.5 0.0 0
最大值 100.0 100.0 30.0 6.8 100.0 8.9
分辨率(显示屏) 0.1 0.1 0.1 0.1 0.1 0.1
重复性 [SD] 0.3 0.3 0.3 0.3 0.5 0.2
复现性 [SD,最大] 0.5 1.0 0.5 0.5 2.0 0.3
E-COAT / R-MAT
(O-ROUGH 模式)
表面区域的
平均粗糙度
X轴方向的
平均粗糙度
Y轴方向的
平均粗糙度
轮廓的
平均宽度
参数 [单位] Sa [μm] RaX [μm] RaY [μm] RsM [mm]
最小值 0 0.3
最大值 20 9
分辨率 (显示屏) 0.05 0.05
重复性 [SD] 0.1
复现性 [SD,最大] 0.3
