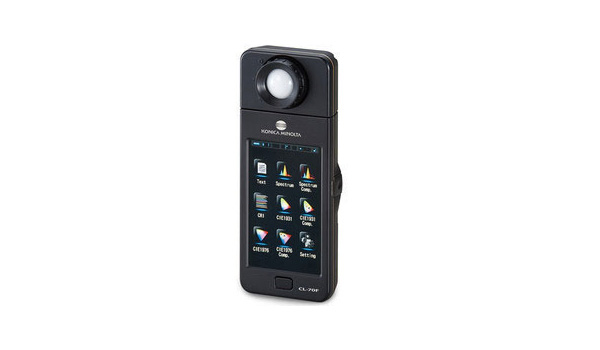

CL-70F
显色照度计

小巧、易用的光源(包括LED照明和EL照明)测量仪器。CL-70F可提供CRI显色指数、光谱辐射照度、峰值波长、三刺激值、色度、相关色温、特征波长、色纯度、照度以及差值测量的入门级解决方案。


性价比极高的光源色彩及照度测量解决方案

显色照度计CL-70F是一款轻便的手持式测量仪器,用于测量光源(包括全新的LED和EL光源)的色彩和照度。测量数据是以CRI显色指数、三刺激值、照度、色度、特征波长、色纯度、相关色温和与目标的差值形式显示的。

CL-70F可搭配另购的闪光同步线进行摄影闪光灯的光谱测量。

作为标准配件随附的实用软件CL-SU1w内含了用于数据捕捉和分析的更多高级功能。


主要用途

  • 餐厅、博物馆、工作室和舞台等所用特殊照明光源的测量与评估。
  • 室内光源(如LED、荧光灯等)的测量与评估。
  • LED广告牌的开发、质量控制及维护
  • LED照明模块光分布特性的评估
  • 照明器材照度分布的评估
  • 建筑及室内照明的研究
  • 空间照明生产及调整
  • 色彩检视灯箱维护
  • 投影仪光源研究与色彩检验
  • 心理研究实验的环境检查

CL-70F的主要特征

  • 光谱传感器
  • 测量CRI(显色指数)
  • 小巧,便携,使用电池供电
  • 彩色触摸屏

便携的CL-70F机身专为多种常见的照明作业设计,包括照明设计和持续维护等。CL-70F可提供光谱信息和CRI测量,是您体验先进光测量功能的入门级首选之一。搭配闪光同步线使用时,便可进行闪光灯的光谱测量,CL-70F一跃成为轻松应对专业成像和娱乐市场的强大工具。

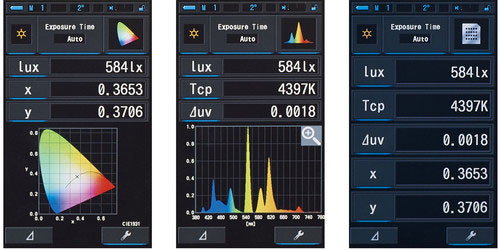

CRI显色指数测量

CL-70F可轻松处理CRI测量数据。其通过简单的条形图显示包括所有单独指数(R1至R15)在内的Ra值。有关显色的更多信息,请参阅光测量的相关内容:光的语言


轻松测量相关色温(Tcp)

CL-70F可以测量相关色温以及与黑体轨迹Δuv(常用于描述光源色彩的值)的差异。光线的色温被定义为黑体可发出特定颜色光线时的绝对温度(单位:Kelvin)。通过黑体在不同温度下发出的光线色彩绘制而成的曲线则被称为“黑体轨迹”。由于许多光源的输出均无法与黑体曲线完全契合,因此便使用“相关色温”来描述其色彩。

当使用相关色温来描述色彩时,除了相关色温外,通常还描述了与黑体轨迹∆uv的差异。如需有关色温的更多信息,请阅读有关光测量的相关内容:光的语言

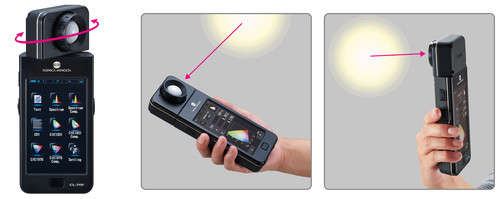

旋转式探头

旋转式探头改善了屏幕的可视性,让仪器的使用更加舒适。


免探头盖零位调整

逆时针转动扩散器上的转环可执行暗场校准

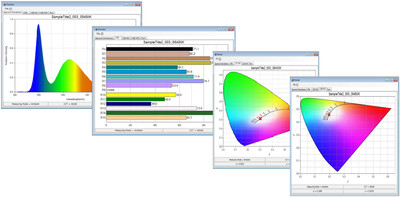

实用软件CL-SU1w提供附加功能

使用作为标准配件随附的CL-SU1w软件,可以修改仪器设置、存储和分组数据,以及进行测量数据的深度分析。


CL-70F的主要规格

型号 显色照度计CL-70F
照度计等级 符合JIS C1609-1:2006“照度计部分1:常规测量仪器”的AA级,符合DIN 5032第7部分C级
传感器 CMOS线性图像传感器
光谱波长范围 380 nm ~ 780 nm
输出波长间隔 1 nm
测量范围 持续光照:1 ~ 200,000 lx,1,563 ~ 100,000 K (色度显示需要5 lx或以上)
闪光灯:20 ~ 20,500 lx・s,2,500 ~ 100,000 K
精度(标准光源A)*1 *2 EV:显示值的±5%+1位
xy:0.003(800 lx时)
重复性(2σ)
(标准光源A)
EV:30~200,000 lx:1%+1位,1~30 lx:5%+1位 *3
xy:500 to 200,000 lx:0.001 (*4)
xy:100 to 500 lx:0.002 (*4)
xy:30 to 100 lx:0.004 (*4)
xy:5 to 30 lx:0.008 (*4)
可见光区域相对光谱敏感度(f1’) 9%以内
余弦响应(f2) 6%以内
温度偏差(fT) EV:±5%,xy:±0.006
湿度偏差(fH) EV:±3%,xy:±0.006
电源 USB总线电源
响应时间 持续光照(最大值):15秒
持续光照(最小值):0.5秒
闪光灯:1 ~ 1/500秒(1档间隔)*5
色彩显示模式 相关色温Tcp、与黑体Δuv的差异、XYZ、xy、u'v'、特征波长λd、色纯度Pe、光谱辐射照度、EV、CRI(Ra、Ri)、峰值波长λp、曝光值
其他功能 数据存储:999个数据、预设功能、自动关机功能
显示语言 英语、日语、简体中文
接口 USB 2.0 Mini B
操作温度和湿度范围 -10~40℃,相对湿度85%或以下(35℃时),无凝露
储存温度/湿度范围 -10~45℃,相对湿度85%或以下(35℃时),无凝露
尺寸 73 (宽)×183 (高)×27 (深)(不含突出按钮)
*1
测量模式:持续光照(范围L),曝光时间:自动
*2
EV为线性
*3
10次测量(2σ) /Ave
*4
10次测量(2σ)
*5
快门速度

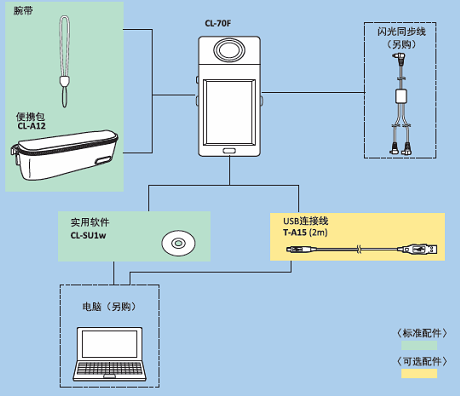

系统配件图

规格如有变更,恕不另行通知。
