喷墨打印头控制系统 IJCS-1
可用于研发工业用喷墨打印设备，评估喷墨效果，进行实际打印等。
规格
- 喷墨打印头控制系统 IJCS-1
| 适用喷头 | KM512 系列 KM1024 系列、KM1024i 系列 |
| 最大可用喷头数 | 4个 （256个 ：通过串联使IJCS-1主机数量达到上限时） |
| 额定电源 | AC100-240V 50/60Hz |
| 使用环境 | 温度20～30°C 湿度30～70% 不可结露 |
| 连接接口 | USB3.0 |
| 输入信号 | 编码器信号：A、B、Z相 扫描开始触发 冲洗触发 ＊可分别选择RS422输入、图像耦合器输入 |
| 输出信号 | 外部设备同步用Fire信号 编码器连接用 5V输出（1A） |
| 打印模式 | 单向、双向（支持多路扫描型打印机、单通路型打印机） |
| 输入图像格式 | bmp､tiff |
| 推荐PC・OS规格 | Windows 7 Professional 32bit/64bit |
| 语言 | 日语 英语 |
| 产品寿命 | 5年 或10,000小时 |
| 主机重量 | 4.9kg |
| 主机尺寸 | W400×D290×H111.5mm |
| 附带品 | 驱动单元：IJCS-DUO1A、DC电缆 |
IJCS-1主机正面

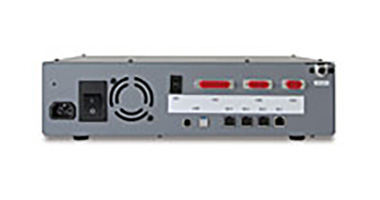

背面

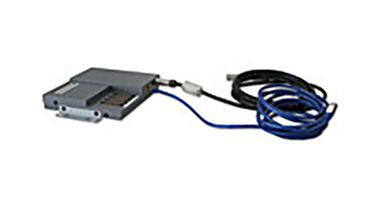

喷头驱动单元
- 喷头驱动基板 KMDB系列
| 适用喷头 | KMDBS01A：KM512 系列 KMDBL01A：KM1024 系列 KMDBL02B：KM1024i 系列 |
| 输入电源 | 喷头驱动/逻辑用电源 ：24.0±2.0V 1.2A以下 加热器用电源 ：24.0±3.0V 1.2A以下 |
| 使用环境 | 温度20～30℃ 湿度30～70% 不可结露 |
| 驱动电压设定范围 | 4.0V～23.5V（可以0.01V为单位设定） |
| 温度控制范围 | 40℃～55℃（±1℃） |
| 产品寿命 | 5年 |
| 基板尺寸（机身） | KMDBS01A：59.3mmx80mm KMDBL01A：82mmx107mm KMDBL02B：74mmx103mm |
*上述产品规格可能会在未事先通知的情况下发生变更。

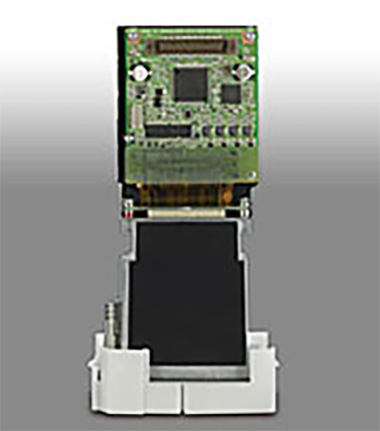

KMDBS01A+KM512

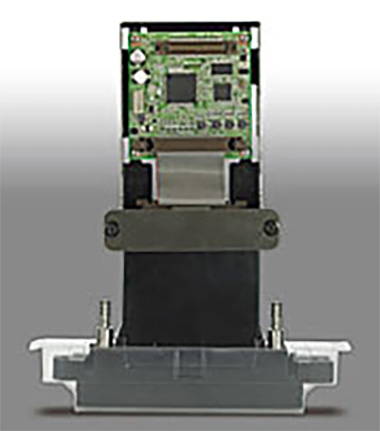

KMDBL01A+KM1024

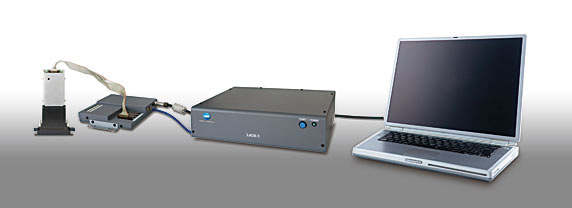

连接示意图
