柯尼卡美能达长年致力于随需压电驱动式剪切力型喷墨打印头的研究开发,并且在各类工业领域成功实现了产品化。关于柯尼卡美能达的喷墨打印头技术概要,我们汇总了过往公开发表过的资料,各类环保举措,以及能够让大家对喷墨打印技术更感兴趣的内容,欢迎根据需要查看。

何谓喷墨打印

喷墨打印技术,是一种以非接触方式,将微小墨滴直接打印到目标物上的技术。
由于可进行非接触式打印,适用于喷墨打印的目标物很多,如今这项技术已经开始被运用到日常打印、工业印刷等各类领域。
采用打印喷头与扫描构件相结合的简单构造,具有可降低设备成本的优势,且因其无需印版,相较于传统的有版打印方式(丝网印刷等),可大幅缩短打印工序(作业流程)。

何谓喷墨打印

扫描方式与单程方式

喷墨打印技术,是一种以非接触方式,将微小墨滴直接打印到目标物上的技术。
由于可进行非接触式打印,适用于喷墨打印的目标物很多,如今这项技术已经开始被运用到日常打印、工业印刷等各类领域。
采用打印喷头与扫描构件相结合的简单构造,具有可降低设备成本的优势,且因其无需印版,相较于传统的有版打印方式(丝网印刷等),可大幅缩短打印工序(作业流程)。

扫描方式与单程方式

剪切力型压电元件喷墨打印头

- 3循环驱动喷头

柯尼卡美能达随需压电喷头采用的是具有节能效果的3循环驱动技术。该技术将所有喷嘴划分为3个群组,进行分时喷射控制。该方式采用易于实现高密度化的结构,有利于进行高画质喷头的开发。

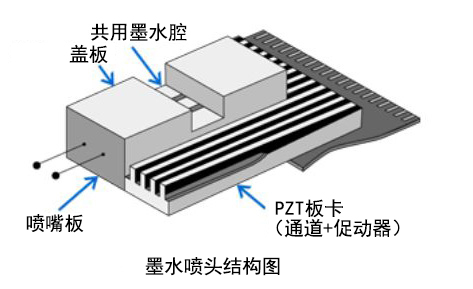

柯尼卡美能达喷头的结构图

柯尼卡美能达喷头的结构图

喷头结构图(墨水通道面)

喷头结构图(墨水通道面)

- 3循环驱动喷头的原理

柯尼卡美能达随需压电喷头采用的是具有节能效果的3循环驱动技术。该技术将所有喷嘴划分为3个群组,进行分时喷射控制。该方式采用易于实现高密度化的结构,有利于进行高画质喷头的开发。

第一步,通过A组通道喷射墨水,形成部分图像。

第一步,通过A组通道喷射墨水,形成部分图像。

A组通道喷射完墨水后,通过B组通道喷射墨水,形成图像。

A组通道喷射完墨水后,通过B组通道喷射墨水,形成图像。

B组通道喷射完墨水后,通过C组通道喷射墨水,完成图像。

B组通道喷射完墨水后,通过C组通道喷射墨水,完成图像。

- 耗电量减少50%。

相较于传统的KM512系列,KM1024系列以2倍的喷嘴数量实现了高密度化,耗电量减少约50%。新型促动器的开发也有效缩短了墨水通道的长度,减小了容积,成功实现了大幅减少耗电量的目标。对压电式的特点之一——节能进行了进一步优化

第一步,通过A组通道喷射墨水,形成部分图像。

现行促动器(左)和新型促动器(右)的结构对比

- 适用于工业用途的高耐久性

在追求高耐久性的工业领域,需要满足各类墨水的使用需求。
为了广泛适用于水性墨水等低粘度墨水,UV硬化油墨之类的高粘度墨水,我们挑选了具有耐久性的部件和合适的材料。

- 卓越的精密加工和组装技术

柯尼卡美能达的核心技术之一,就是依托精密加工技术(激光加工、切割加工、材料加工等),对喷头的主要部件、部材实施精密的加工和组装。此外,我们还借助喷射性能的全自动、全喷嘴检查技术,实现了高品质产品的量产,确立了可快速供应的生产体制。

- 实现小墨滴化、高速化、驱动高效化的喷头

适用于日常打印、工业印刷等各类领域,支持各类墨水特性的墨水喷头。采用剪切力型压电元件,能够以低电量实现驱动。多通道化也更加容易。通过将墨水分散成小墨滴后喷射,实现了高画质图像与高速化、高驱动效率。
此外,对于因构造细微而难以实测的喷头特性,我们会利用计算机模拟技术进行分析,根据相应结果实施高精度的设计及开发。围绕促动器(压力腔壁)的特性开展构造分析及电场分析,开发可利用低电压实现更大位变的喷头结构。对于包括墨水通道 (压力腔)及喷嘴在内的流路,根据流体运动分析及气泡排出性分析的数据,优化形状及尺寸设计。

Comparison of new (right) and existing (left) architectures

Comparison of new (right) and existing (left) architectures

- 喷射墨水的构造

对由压电材料构成的促动器(压力腔壁)施加电压,使通道向内压升高的方向发生形变,墨水以墨滴的形式从喷嘴中喷射出来。
喷嘴内的墨水减少后,将在毛细作用下从墨水腔中补充墨水,为后续的喷射做好准备。

喷射墨水的机制
